Unidades de Aire de Reposición (MAU) HVAC

En el complejo mundo de la climatización y ventilación de edificios modernos, especialmente en entornos comerciales e industriales, mantener una calidad del aire interior óptima es fundamental. Más allá de simplemente calentar o enfriar un espacio, asegurar un suministro constante de aire fresco es vital para la salud, el confort y la eficiencia operativa. Aquí es donde entran en juego las Unidades de Aire de Reposición, un componente especializado y a menudo mal entendido del sistema HVAC.

Estas unidades no son simplemente otro tipo de acondicionador de aire; cumplen una función muy específica y necesaria en edificaciones donde se extrae activamente una cantidad significativa de aire interior. Comprender su propósito, funcionamiento y mantenimiento es clave para cualquier administrador de instalaciones o propietario de negocio que busque garantizar un ambiente interior saludable y eficiente.

¿Qué es una Unidad de Aire de Reposición (Make-Up Air Unit)?

Una Unidad de Aire de Reposición, a menudo conocida por sus siglas en inglés MAU (Make-Up Air Unit) o FAHU (Fresh Air Handling Unit), es un tipo especializado de equipo HVAC diseñado para introducir aire exterior fresco y tratado en un espacio interior. Su función principal es reemplazar el aire que ha sido expulsado del edificio, generalmente por ventiladores de extracción de procesos (como en cocinas comerciales, laboratorios, plantas industriales, etc.) o sistemas de ventilación general.

La necesidad de 'reponer' este aire surge porque la extracción de grandes volúmenes de aire crea una presión negativa o despresurización dentro del edificio. Sin un suministro de aire fresco que compense esta extracción, el sistema de ventilación puede volverse ineficaz, y el aire exterior no controlado puede filtrarse a través de grietas y aberturas, trayendo consigo polvo, humedad, olores y temperaturas no deseadas. Una MAU contrarresta esto tomando aire directamente del exterior, acondicionándolo (calentándolo o enfriándolo según sea necesario) y suministrándolo al edificio de manera controlada y equilibrada.

¿Por Qué Son Necesarias? Problemas que Resuelven

Las Unidades de Aire de Reposición son cruciales en edificios con altas tasas de extracción de aire. Los problemas que pueden surgir sin una adecuada reposición de aire incluyen:

• Despresurización: Como se mencionó, la extracción de aire sin reposición crea una presión negativa. Esto puede causar que las puertas sean difíciles de abrir o cerrar, que se sientan corrientes de aire no deseadas, y que el aire viciado o contaminado de otras áreas (como baños o sótanos) sea succionado hacia espacios ocupados.
• Ineficiencia de los Sistemas de Extracción: Los ventiladores de extracción requieren un suministro constante de aire para funcionar correctamente. En un edificio despresurizado, estos ventiladores tienen que trabajar más duro o simplemente no pueden mover el volumen de aire diseñado, lo que reduce su efectividad para eliminar contaminantes o calor.
• Problemas de Calidad del Aire Interior (IAQ): La infiltración de aire no controlado a través de fugas puede traer consigo alérgenos, polvo, humedad excesiva y otros contaminantes. Además, si el aire viciado no se puede extraer correctamente, la acumulación de contaminantes interiores empeora la IAQ. Una MAU asegura un suministro constante de aire fresco y filtrado.
• Control de Temperatura y Humedad Inconsistente: El aire no acondicionado que se infiltra puede dificultar que el sistema HVAC principal mantenga una temperatura y humedad confortables y consistentes en todo el edificio. Las MAU atemperan el aire exterior antes de introducirlo, ayudando a mantener las condiciones interiores deseadas.
• Problemas de Seguridad: En algunos casos, la despresurización severa puede afectar el funcionamiento de equipos de combustión (como hornos o calentadores de agua), potencialmente provocando la retroalimentación de gases peligrosos como el monóxido de carbono.

En resumen, las MAU son fundamentales para lograr una alta Calidad del Aire Interior (IAQ) en edificios con extracción significativa, protegiendo la salud y el confort de los ocupantes y asegurando el funcionamiento eficiente de otros sistemas.

¿Cómo Funcionan?

Una Unidad de Aire de Reposición funciona extrayendo aire directamente del exterior a través de una abertura o rejilla. Este aire exterior luego pasa por una serie de componentes dentro de la unidad para ser acondicionado antes de ser suministrado al espacio interior. El proceso típico incluye:

1. Admisión de Aire Exterior: El aire fresco es aspirado desde fuera del edificio.
2. Filtración: El aire pasa a través de filtros para eliminar partículas de polvo, polen y otros contaminantes.
3. Acondicionamiento: El aire es calentado o enfriado según sea necesario utilizando bobinas de calentamiento (a menudo de gas, agua caliente o vapor) y bobinas de enfriamiento (generalmente de agua fría o refrigerante). En climas fríos, a menudo se incluye una bobina de precalentamiento para proteger las bobinas posteriores del congelamiento.
4. Humidificación/Deshumidificación (Opcional): Dependiendo de los requisitos del clima y la aplicación, la unidad puede incluir componentes para agregar humedad (humidificador) o eliminarla (pasando el aire por una bobina de enfriamiento por debajo del punto de rocío y luego recalentándolo).
5. Distribución: Un potente ventilador o soplador impulsa el aire acondicionado a través de un sistema de conductos hacia los espacios del edificio donde se necesita para reponer el aire extraído.

A diferencia de las unidades de manejo de aire convencionales que a menudo recirculan una parte del aire interior, una MAU típicamente maneja el 100% de aire exterior.

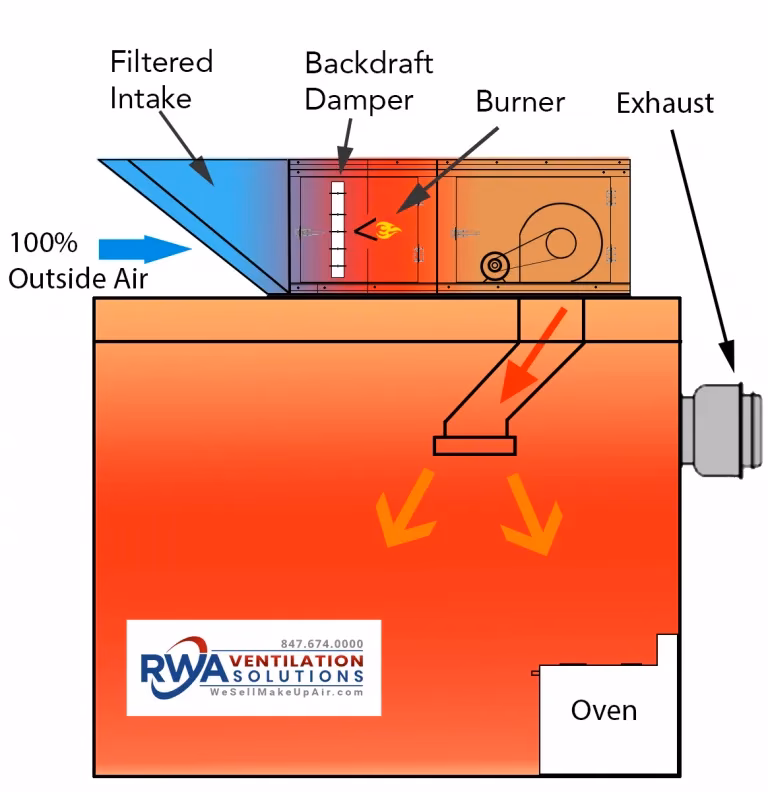

Diferencia Clave: AHU vs. Make-Up Air Unit

El término Unidad de Manejo de Aire (AHU - Air Handling Unit) es un término más amplio que se refiere a un dispositivo utilizado para regular y circular el aire como parte de un sistema HVAC. Una AHU es básicamente una gran caja metálica que contiene varios componentes como sopladores, elementos de calentamiento o enfriamiento, filtros, atenuadores de sonido y compuertas.

Las AHU convencionales a menudo mezclan aire de retorno del interior del edificio con una cantidad controlada de aire exterior para lograr la temperatura y calidad del aire deseadas antes de distribuirlo de nuevo al espacio. Utilizan conductos para distribuir el aire acondicionado y recoger el aire de retorno.

Una Unidad de Aire de Reposición (MAU) es, de hecho, un tipo específico de AHU. La distinción clave radica en el origen del aire que manejan: una MAU está diseñada para acondicionar y suministrar 100% aire exterior. No recircula aire del interior del edificio. Esto las hace esenciales en aplicaciones donde la calidad del aire interior es crítica o donde se extraen grandes volúmenes de aire interior que no pueden ser recirculados debido a contaminantes (humos, vapores, etc.).

En resumen:

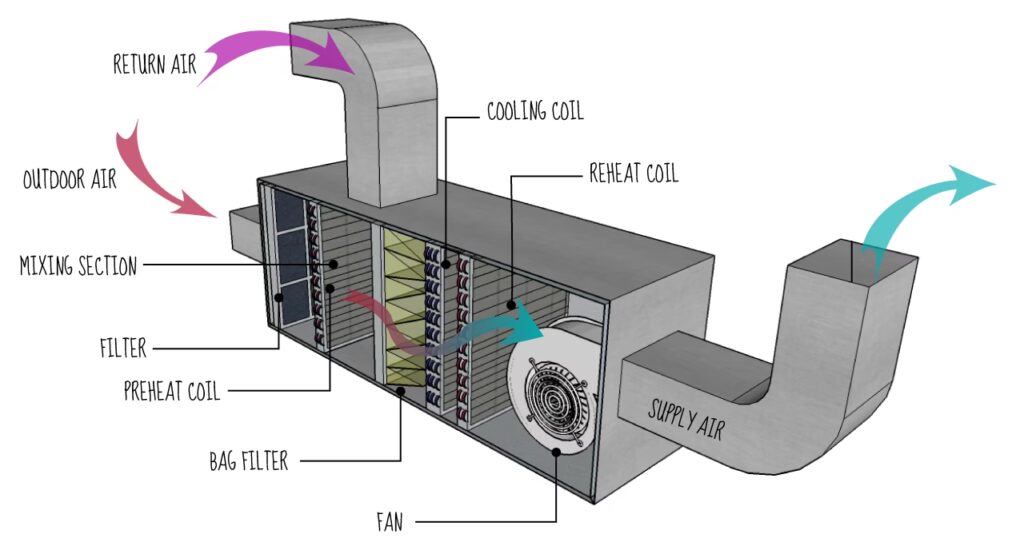

Componentes Principales de una Unidad de Manejo de Aire (Incluye MAU)

Dado que una MAU es un tipo de AHU, comparten muchos componentes básicos. La configuración exacta varía según el fabricante y la aplicación, pero los elementos comunes incluyen:

• Filtros: Esencial para limpiar el aire. Pueden ser filtros de panel de baja eficiencia para protección básica, o filtros de alta eficiencia (como HEPA) dependiendo de los requisitos de IAQ. A menudo se usan bancos de filtros en serie, con un filtro grueso primero para proteger los filtros finos más costosos. La vida útil del filtro se monitorea por la caída de presión; un filtro obstruido reduce el flujo de aire y puede dañar la unidad.



• Bobinas de Calentamiento y Enfriamiento: Son intercambiadores de calor que ajustan la temperatura del aire. Las bobinas de calentamiento pueden usar gas (quemadores directos), agua caliente, vapor o electricidad. Las bobinas de enfriamiento generalmente usan agua fría o refrigerante. Están hechas típicamente de cobre con aletas de cobre o aluminio para maximizar la transferencia de calor. Las bobinas de enfriamiento incluyen bandejas de condensación para recoger la humedad eliminada.

• Humidificador: Necesario en climas fríos o secos donde el calentamiento puede resecar excesivamente el aire. Existen varios tipos: evaporativos, vaporizadores (inyectan vapor), niebla pulverizada, ultrasónicos o de medio húmedo. Su elección depende de la capacidad requerida y la calidad del agua.

• Cámara de Mezcla (en AHU, menos común en MAU puras): Permite mezclar aire de retorno con aire exterior en proporciones controladas por compuertas. Aunque las MAU puras manejan 100% exterior, algunas pueden tener una sección de mezcla si están diseñadas para operar en modos híbridos o si son parte de un sistema más grande que permite alguna recirculación controlada.

• Ventiladores o Sopladores: El corazón de la unidad que mueve el aire a través de los componentes y el sistema de conductos. Comúnmente se usan sopladores de jaula de ardilla o ventiladores de álabes curvados hacia atrás (plug fans). Pueden operar a velocidad fija, múltiples velocidades o velocidad variable (con variadores de frecuencia) para ajustar el flujo de aire según la demanda. Los ventiladores desequilibrados pueden causar vibraciones y ruido, reduciendo la eficiencia y la vida útil de los rodamientos.

• Dispositivos de Recuperación de Calor (Opcional pero Común): Estos componentes ahorran energía transfiriendo calor entre el aire de extracción saliente y el aire exterior entrante. Tipos comunes incluyen recuperadores de placas, ruedas térmicas (intercambiadores rotativos) y bobinas de circulación (run-around coils). Pueden recuperar hasta el 85% de la energía térmica, reduciendo significativamente los costos de operación.

• Controles: Regulan el funcionamiento de la unidad, incluyendo el flujo de aire, la temperatura de suministro, la humedad y la calidad del aire. Pueden ser termostatos simples, o sistemas de automatización de edificios complejos que monitorean múltiples parámetros y optimizan el rendimiento.

• Aisladores de Vibración: Materiales flexibles (como secciones de lona o caucho) insertados en los conductos adyacentes a la unidad y soportes de resorte o neopreno bajo la base de la unidad o el compartimiento del ventilador. Previenen que las vibraciones generadas por el ventilador se transmitan a la estructura del edificio y los conductos, reduciendo el ruido.

• Atenuadores de Sonido: Componentes diseñados para reducir el ruido generado por el ventilador y el flujo de aire. Son secciones especiales de conductos con materiales absorbentes de sonido que silencian el aire antes de que entre en los espacios ocupados.

La integración y configuración de estos componentes determinan la capacidad y eficiencia de la unidad.

Vida Útil de una Unidad de Aire de Reposición

La vida útil esperada de una Unidad de Aire de Reposición, al ser un equipo HVAC comercial o industrial, es generalmente considerable. Un sistema bien instalado y mantenido puede durar entre 15 y 20 años sin necesidad de reparaciones mayores. Sin embargo, es crucial entender que esta es una estimación y la longevidad real puede variar significativamente.

Mientras que la estructura principal y el chasis pueden durar dos décadas o más, los componentes internos tienen vidas útiles diferentes. Partes como motores de ventilador, bobinas, controles y filtros requerirán mantenimiento y eventual reemplazo a lo largo de la vida de la unidad. El mantenimiento preventivo regular es el factor más importante para acercarse o incluso superar la expectativa de vida promedio del sistema completo.

Factores que Afectan la Durabilidad

Varios factores pueden influir en cuánto tiempo funcionará eficazmente una Unidad de Aire de Reposición:

• Calidad de la Instalación: Una instalación inicial incorrecta puede someter la unidad a estrés indebido, aumentar el desgaste de los componentes y reducir su vida útil desde el principio. Es vital que la instalación sea realizada por técnicos calificados y con experiencia.
• Clima: El entorno operativo tiene un gran impacto. Climas con temperaturas extremas (muy frías o muy calurosas) o alta humedad obligan a la unidad a trabajar más intensamente para acondicionar el aire exterior, lo que puede acelerar el desgaste.
• Aislamiento Insuficiente del Edificio: Si el edificio no está bien aislado, la unidad tendrá que trabajar constantemente para compensar las pérdidas o ganancias de calor, sobrecargando sus componentes.
• Fugas de Aire en el Sistema: Las fugas en los conductos o en la propia unidad pueden causar que el sistema trabaje de manera ineficiente, forzando componentes como el compresor (si la unidad incluye refrigeración) o el ventilador.
• Sistema Sobrecargado o Mal Dimensionado: Si la unidad es demasiado pequeña para la carga de trabajo o si otros componentes del sistema HVAC (como ventiladores de extracción) no funcionan correctamente, la MAU puede verse obligada a operar continuamente o a máxima capacidad, lo que reduce su vida útil.
• Partes Dañadas o Desgastadas: Ignorar el reemplazo o la reparación de componentes menores desgastados puede llevar a fallas en cascada que dañan partes más grandes y costosas, acortando la vida útil general.
• Mantenimiento: Este es quizás el factor más crítico. La falta de mantenimiento preventivo regular (limpieza de filtros, inspección de bobinas, lubricación de motores, verificación de controles, etc.) es la causa principal de fallas prematuras y reducción de la vida útil.

Señales de que Necesita Reemplazo

Identificar las señales de que una Unidad de Aire de Reposición se acerca al final de su vida útil o necesita un reemplazo mayor puede ahorrar dinero y evitar interrupciones operativas significativas. Preste atención a los siguientes indicadores:

• Temperatura Inconsistente: Si la unidad no logra mantener la temperatura de suministro de aire deseada de manera consistente, o si hay grandes variaciones de temperatura en las áreas que sirve, puede indicar problemas mayores con las bobinas o los controles que son costosos de reparar.
• Mala Calidad del Aire: Aumento de la humedad, olores extraños, moho o polvo en el aire suministrado pueden ser signos de que los filtros, bobinas o la sección de humidificación/deshumidificación están fallando o contaminados, y el problema no se resuelve con el mantenimiento habitual.
• Reparaciones Constantes: Si los costos de reparación se vuelven frecuentes y significativos, a menudo es más económico a largo plazo reemplazar la unidad por una nueva y más eficiente en lugar de seguir invirtiendo en reparaciones.
• Aumento de los Costos de Energía: Una caída notable en la eficiencia energética, reflejada en facturas de servicios públicos más altas, puede indicar que la unidad está operando de manera ineficiente debido a componentes desgastados o dañados.
• Ruidos Extraños: Ruidos fuertes, chirridos, golpes o vibraciones excesivas pueden ser un signo de problemas graves con el ventilador, el motor o los cojinetes, que podrían llevar a una falla catastrófica.
• Cambio en el Flujo de Aire: Una reducción en el volumen de aire suministrado, incluso con los filtros limpios, puede indicar problemas con el ventilador, el motor o restricciones internas que son difíciles de resolver.
• Antigüedad de la Unidad: Si la unidad supera los 15-20 años, incluso si parece funcionar, es probable que su eficiencia haya disminuido y que los componentes estén cerca del final de su vida útil esperada. Planificar un reemplazo proactivo es a menudo la mejor estrategia.

Preguntas Frecuentes sobre Unidades de Aire de Reposición

Aquí respondemos algunas preguntas comunes sobre las MAU:

¿Son las MAU eficientes energéticamente?

Las MAU, por definición, manejan 100% aire exterior, que a menudo requiere más energía para calentar o enfriar que el aire recirculado. Sin embargo, las unidades modernas incluyen características de eficiencia como variadores de frecuencia (VFD) para los ventiladores y, crucialmente, sistemas de recuperación de calor que pueden recuperar una gran parte de la energía del aire de extracción, mejorando significativamente la eficiencia general.

¿Necesito una MAU si ya tengo un sistema de ventilación?

Si tu sistema de ventilación existente incluye ventiladores de extracción significativos (como en una cocina industrial con campanas extractoras potentes), es muy probable que necesites una MAU para reponer el aire extraído y evitar problemas de presión negativa y calidad del aire. Un sistema de ventilación equilibrado incluye tanto extracción como reposición.

¿Las MAU solo calientan o enfrían el aire?

Las MAU pueden calentar y/o enfriar el aire, dependiendo de su configuración. También pueden incluir secciones de humidificación o deshumidificación para controlar el nivel de humedad del aire suministrado.

¿Cómo sé si mi edificio necesita una MAU?

Si experimentas problemas como dificultad para abrir puertas exteriores, corrientes de aire frío/caliente no deseadas, olores que no se disipan, o si tienes procesos que requieren una alta tasa de extracción de aire (como campanas extractoras en cocinas comerciales), es probable que necesites una MAU. Consultar con un ingeniero o contratista HVAC calificado es la mejor manera de determinar los requisitos específicos de tu edificio.

¿Cuál es el mantenimiento típico de una MAU?

El mantenimiento regular incluye la limpieza o reemplazo de filtros, la inspección y limpieza de bobinas (calentamiento, enfriamiento, recuperación de calor), la verificación y lubricación de ventiladores y motores, la inspección de correas (si aplica), la verificación de desagües de condensado, la calibración de sensores y controles, y la inspección general de la carcasa y las compuertas. Un programa de mantenimiento preventivo planificado es esencial.

¿Puedo instalar una MAU yo mismo?

No, las MAU son equipos complejos y a menudo grandes, que requieren conocimientos especializados para su dimensionamiento, instalación, conexión a conductos, cableado eléctrico, tuberías de gas/agua/refrigerante y puesta en marcha de controles. La instalación debe ser realizada por profesionales HVAC licenciados para asegurar el cumplimiento de códigos y un funcionamiento seguro y eficiente.

Conclusión

Las Unidades de Aire de Reposición son componentes vitales en muchos sistemas HVAC comerciales e industriales. Su función de suministrar aire exterior fresco y acondicionado es indispensable para contrarrestar la extracción de aire, mantener una presión interior adecuada y, lo más importante, garantizar una calidad del aire interior saludable y confortable. Entender qué son, cómo funcionan y cómo cuidarlas es esencial para optimizar el rendimiento del sistema HVAC de un edificio y proteger la inversión a largo plazo. Un mantenimiento adecuado y la atención a las señales de desgaste asegurarán que estas unidades sigan cumpliendo su crucial labor durante muchos años.
