En el mundo de los sistemas de calderas, el agua es un elemento fundamental para la generación de vapor y la transferencia de calor. Sin embargo, no toda el agua es igual, y entender los diferentes tipos de agua utilizados y sus roles es crucial para la operación eficiente y la longevidad del equipo. Dos términos que a menudo generan confusión son el agua de alimentación de caldera y el agua de reposición. Aunque están relacionados, no son lo mismo y desempeñan funciones distintas pero interconectadas dentro del ciclo del agua de la caldera.
La correcta gestión del agua en una caldera implica no solo añadir agua, sino también asegurarse de que esta cumpla con parámetros de calidad muy específicos. Las impurezas presentes en el agua pueden causar serios problemas como la formación de incrustaciones, la corrosión, la formación de espuma y el arrastre, lo que reduce la eficiencia, aumenta los costos de mantenimiento y puede llevar a fallas catastróficas del equipo. Por ello, diferenciar entre el agua que entra a la caldera y el agua fresca que se añade al sistema es el primer paso para implementar un tratamiento de agua adecuado.
¿Qué es el Agua de Alimentación de Caldera?
El agua de alimentación de caldera (conocida en inglés como Boiler Feedwater o FW) es el agua que ingresa directamente al recipiente de la caldera para ser convertida en vapor. Es la mezcla final de agua que ha sido preparada para soportar las altas temperaturas y presiones dentro de la caldera sin causar daños.

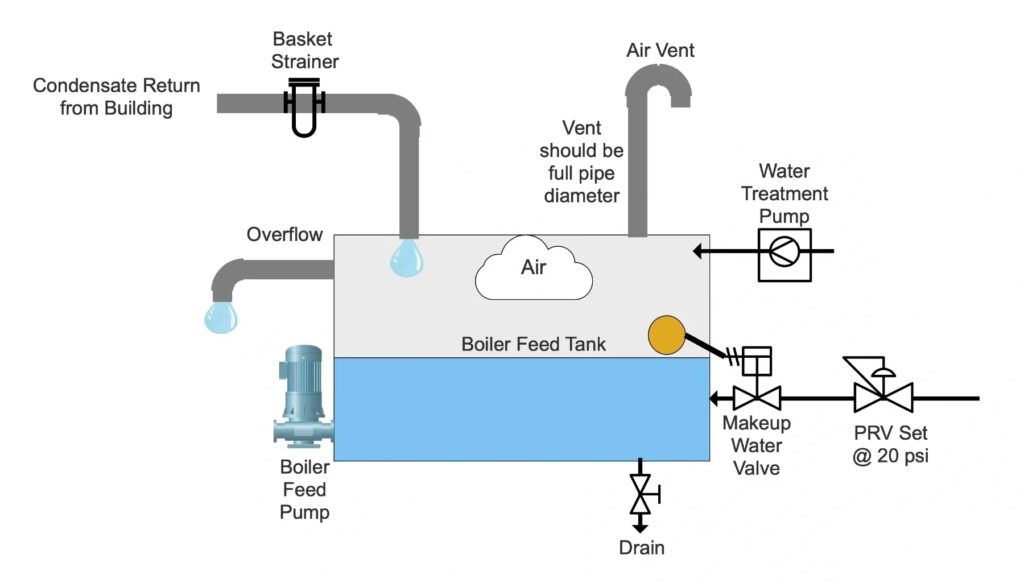

Es fundamental entender que el agua de alimentación rara vez es simplemente agua fresca de una fuente externa. En la mayoría de los sistemas de calderas industriales, el agua de alimentación es una combinación de dos corrientes principales:
- Agua de Reposición (Make-up Water o MU): Esta es el agua fresca que se añade al sistema para compensar las pérdidas de agua.
- Retorno de Condensado (Condensate Return o CR): Es el vapor que, después de haber sido utilizado en un proceso, se condensa de nuevo en agua y se recupera para ser reintroducido en el sistema de la caldera.
Por lo tanto, la relación es clara: Agua de Alimentación = Agua de Reposición + Retorno de Condensado. La calidad del agua de alimentación depende directamente de la calidad de estas dos corrientes y del tratamiento que hayan recibido.
¿Qué es el Agua de Reposición?
El agua de reposición (Make-up Water o MU) es el agua fresca que se introduce en el sistema de la caldera para reemplazar el agua que se ha perdido durante la operación. Estas pérdidas ocurren principalmente de dos maneras:
- Generación de Vapor: El propósito principal de una caldera es convertir agua en vapor. Este vapor sale del sistema para ser utilizado en procesos industriales, calefacción, generación de energía, etc., y no todo regresa como condensado.
- Purga (Blowdown): Para controlar la concentración de sólidos disueltos y suspendidos que se acumulan en el agua de la caldera a medida que el agua se evapora (dejando atrás los sólidos), una porción del agua de la caldera se drena o purga periódica o continuamente. Esta purga es una pérdida necesaria de agua del sistema.
El agua de reposición es, por definición, la corriente de agua que proviene de una fuente externa (pozo, red municipal, agua superficial, agua reutilizada, etc.) y que se añade al sistema para mantener el nivel de agua adecuado y compensar estas pérdidas. Debido a que esta agua proviene de una fuente externa, a menudo contiene una cantidad significativa de impurezas disueltas y suspendidas que deben ser eliminadas o reducidas mediante un tratamiento adecuado antes de que se mezcle con el retorno de condensado para formar el agua de alimentación.
La Diferencia Clave: Una Comparación
La distinción fundamental radica en su composición y su punto de entrada en el ciclo del agua de la caldera. El agua de reposición es la entrada de agua fresca para compensar pérdidas, mientras que el agua de alimentación es la mezcla tratada (compuesta por agua de reposición y retorno de condensado) que efectivamente entra a la caldera.
| Característica | Agua de Reposición (MU) | Agua de Alimentación (FW) |
|---|---|---|
| Definición | Agua fresca añadida al sistema para compensar pérdidas. | Mezcla de agua (MU + CR) que ingresa a la caldera. |
| Composición | Proviene de una fuente externa (cruda o pre-tratada). | Mezcla de Agua de Reposición y Retorno de Condensado (idealmente tratada). |
| Función | Reemplazar pérdidas (vapor y purga). | Ser convertida en vapor dentro de la caldera. |
| Punto en el Ciclo | Entra al sistema antes de mezclarse con el condensado. | Entra a la caldera después de la mezcla con el condensado y el tratamiento final. |
| Calidad Típica | Variable dependiendo de la fuente; requiere tratamiento. | Debe cumplir estrictos parámetros de calidad para la caldera. |
Entender esta diferencia es vital porque el tratamiento del agua se aplica principalmente al agua de reposición para eliminar la mayoría de las impurezas antes de que lleguen al sistema principal. Si bien el condensado retornado también debe ser monitoreado por contaminación, el agua de reposición es típicamente la fuente principal de sólidos e impurezas que deben ser controlados.
¿Por Qué es Crítica la Calidad del Agua de Alimentación?
La calidad del agua de alimentación de caldera es uno de los factores más importantes que afectan la seguridad, la eficiencia y la vida útil de una caldera. El agua, incluso si parece pura, contiene impurezas disueltas que pueden causar una serie de problemas a altas temperaturas y presiones. Los fabricantes de calderas especifican parámetros de calidad límites y recomendados para el agua de alimentación precisamente para mitigar estos riesgos. Algunos de los parámetros más importantes a controlar incluyen:
- Dureza: Causada principalmente por iones de calcio y magnesio. Estos iones precipitan a altas temperaturas formando incrustaciones duras en las superficies de transferencia de calor. Las incrustaciones reducen la eficiencia de la transferencia de calor, aumentan el consumo de combustible y pueden provocar sobrecalentamiento y fallas del tubo.
- Sólidos Totales Disueltos (STD o TDS): Una medida de todas las sustancias inorgánicas y orgánicas disueltas. Un exceso de STD contribuye a la formación de incrustaciones y, lo que es más importante, a la formación de espuma (foaming) y arrastre (carryover). El arrastre es la salida de gotas de agua y sólidos disueltos junto con el vapor, lo que puede dañar equipos downstream como turbinas o intercambiadores de calor.
- Nivel de pH: El pH del agua de alimentación influye significativamente en las tasas de corrosión. Un pH bajo (ácido) o muy alto (alcalino) puede acelerar la corrosión de los metales de la caldera. Mantener el pH dentro de un rango adecuado (típicamente entre 8.5 y 9.5 para la mayoría de las calderas) es crucial para la prevención de la corrosión. Esto se logra a menudo mediante la adición de constructores de alcalinidad.
- Contenido de Oxígeno: El oxígeno disuelto es un corrosivo primario en los sistemas de calderas. Reacciona con las superficies metálicas formando picaduras localizadas que pueden perforar rápidamente los tubos de la caldera. La eliminación del oxígeno (desaireación) es un paso esencial en el tratamiento del agua de alimentación.
- Concentración de Sílice: La sílice puede causar incrustaciones extremadamente duras y difíciles de eliminar, especialmente en calderas de alta presión. El control de los niveles de sílice es crítico para prevenir la formación de depósitos de sílice en las superficies de transferencia de calor y en las palas de las turbinas si ocurre arrastre.
- Conductividad: Es una medida de la capacidad del agua para conducir corriente eléctrica, influenciada principalmente por los iones disueltos (STD). Monitorear la conductividad es una forma rápida de evaluar la calidad general del agua de alimentación y del agua de la caldera. Los cambios repentinos pueden indicar contaminación. La conductividad se utiliza a menudo para controlar la purga de la caldera.
- Alcalinidad: La alcalinidad en el agua de alimentación ayuda a amortiguar los cambios de pH, proporcionando estabilidad química. Un control adecuado de la alcalinidad es importante para prevenir fluctuaciones de pH que podrían llevar a la corrosión.
- Contaminantes Orgánicos: Aceites, grasas y otras sustancias orgánicas pueden causar problemas de espuma y arrastre, además de contribuir a la formación de depósitos.
El tratamiento del agua de reposición es la principal defensa contra la introducción de estas impurezas en el sistema de la caldera. Tecnologías como la suavización (eliminación de dureza), la ósmosis inversa (reducción de STD y sílice), la desmineralización (eliminación de todos los iones disueltos) y la desaireación (eliminación de oxígeno y otros gases disueltos) son comunes para preparar el agua de reposición y, por ende, asegurar la calidad del agua de alimentación.
Cálculo del Agua de Reposición Necesaria
Calcular la cantidad de agua de reposición que necesita una caldera es fundamental para dimensionar correctamente los sistemas de pre-tratamiento de agua. La necesidad de agua de reposición está directamente relacionada con la cantidad de vapor producido y la cantidad de agua purgada.
Una regla general aproximada mencionada es de 4 galones por hora por caballo de fuerza de caldera (o 34.5 libras de vapor por hora por caballo de fuerza, que es una medida más precisa de la producción de vapor). Por ejemplo, una caldera de 100 caballos de fuerza podría usar aproximadamente 400 galones por hora de agua.
Sin embargo, un cálculo más preciso de la demanda de agua de reposición debe considerar el ciclo completo del agua, incluyendo la producción de vapor, la purga y el retorno de condensado. Recordemos que el agua de alimentación (FW) es la suma del retorno de condensado (CR) y el agua de reposición (MU). La cantidad de vapor producido es igual a la cantidad de agua de alimentación menos la cantidad de purga.
La purga se controla para limitar la concentración de sólidos en el agua de la caldera. Esta concentración se mide a menudo por la conductividad o los Ciclos de Concentración. Los Ciclos de Concentración indican cuántas veces se han concentrado los sólidos del agua de alimentación en el agua de la caldera.
Ciclos de Concentración = Conductividad del agua de la caldera / Conductividad del agua de alimentación
Por ejemplo, si el agua de alimentación tiene una conductividad de 100 µS/cm y el agua de la caldera se mantiene a 1000 µS/cm, la caldera está operando a 10 ciclos de concentración.
La purga necesaria para mantener un cierto número de ciclos de concentración se puede calcular con la fórmula:
Purga (%) = (1 / Ciclos de Concentración) x 100
En el ejemplo anterior, una operación a 10 ciclos requiere un 10% de purga con respecto al agua de alimentación. Esto significa que por cada 100 unidades de agua de alimentación que entran a la caldera, 10 unidades son purgadas para controlar los sólidos y 90 unidades se convierten en vapor.
La cantidad total de agua de alimentación requerida es la suma del vapor producido y la purga. La cantidad de agua de reposición necesaria es entonces la cantidad de agua de alimentación menos la cantidad de condensado retornado. Si se conoce la cantidad de vapor producido y el porcentaje de retorno de condensado, se puede estimar la demanda de agua de reposición.
Demanda de Agua de Reposición = (Vapor Producido / (1 - Porcentaje de Purga/100)) - Retorno de Condensado
Un mayor retorno de condensado de buena calidad reduce significativamente la necesidad de agua de reposición y, por lo tanto, la carga sobre el sistema de pre-tratamiento. Del mismo modo, mejorar la calidad del agua de reposición (reduciendo su conductividad/STD) permite operar la caldera a más ciclos de concentración, lo que a su vez reduce el porcentaje de purga y, por ende, la cantidad total de agua de alimentación y de reposición necesaria, generando ahorros significativos en agua y energía (ya que el agua purgada caliente se desecha).
Tratamiento del Agua de Reposición
Dado que el agua de reposición es la principal fuente de impurezas, su tratamiento es un paso crítico. El tipo de tratamiento necesario depende de la fuente de agua cruda y de los requisitos de calidad específicos de la caldera (que varían según la presión de operación).
Las tecnologías de tratamiento comunes incluyen:
- Filtración: Para eliminar sólidos suspendidos.
- Suavización por Intercambio Iónico: Para eliminar los iones de dureza (calcio y magnesio). Es uno de los tratamientos más comunes para calderas de baja a media presión.
- Osmosis Inversa (OI): Una tecnología de membrana que elimina la mayoría de los sólidos disueltos, incluyendo sílice y otros iones, reduciendo drásticamente la conductividad. Es cada vez más popular por su capacidad para permitir mayores ciclos de concentración.
- Desmineralización (Intercambio Iónico de Lecho Mixto o Separado): Elimina casi todos los iones disueltos, produciendo agua de muy alta pureza, necesaria para calderas de alta presión.
- Desaireación: Eliminación de oxígeno y dióxido de carbono disueltos, generalmente mediante calentamiento y/o vacío en un desaireador.
El objetivo del tratamiento del agua de reposición es asegurar que el agua de alimentación resultante cumpla con las especificaciones del fabricante de la caldera, minimizando así los problemas de incrustación, corrosión, espuma y arrastre.
Preguntas Frecuentes
¿Qué es la purga de caldera?
Es la descarga controlada de agua de la caldera para eliminar sólidos disueltos y suspendidos que se concentran debido a la evaporación, manteniendo así la calidad del agua dentro de los límites aceptables.
¿Qué son los ciclos de concentración?
Es el número de veces que los sólidos disueltos en el agua de alimentación se han concentrado en el agua de la caldera. Se calcula dividiendo la conductividad del agua de la caldera por la conductividad del agua de alimentación.
¿Por qué es importante el retorno de condensado?
El condensado es agua destilada y, por lo tanto, muy pura (si no está contaminada). Recuperarlo reduce la cantidad de agua de reposición necesaria, disminuyendo los costos de agua, tratamiento químico y energía (ya que el condensado está caliente).
¿Cuáles son los principales problemas causados por la mala calidad del agua en una caldera?
Incrustaciones (reducción de eficiencia, sobrecalentamiento), corrosión (daño a metales, fugas), espuma y arrastre (transporte de agua y sólidos con el vapor, dañando equipos posteriores).
¿Cómo afecta el tratamiento del agua de reposición a la operación de la caldera?
Un buen tratamiento del agua de reposición mejora la calidad del agua de alimentación, lo que permite operar a más ciclos de concentración, reduce la purga, ahorra agua y energía, minimiza la necesidad de químicos internos y prolonga la vida útil de la caldera.
Conclusión
En resumen, mientras que el agua de alimentación es la mezcla que entra a la caldera lista para ser convertida en vapor, el agua de reposición es la fuente de agua fresca que se añade al sistema para compensar las pérdidas inevitables. Comprender esta distinción es más que una simple cuestión de terminología; es fundamental para implementar estrategias de tratamiento de agua efectivas. La calidad del agua de reposición, y por extensión del agua de alimentación, impacta directamente en la eficiencia, la confiabilidad y la vida útil de los sistemas de calderas. Invertir en el pre-tratamiento adecuado del agua de reposición con tecnologías como la suavización o la ósmosis inversa puede reducir significativamente los problemas operativos, disminuir los costos de purga, químicos y energía, y proteger un activo industrial valioso.
