Cálculo Esencial del Torque en Tuberías

En el exigente mundo de la perforación de petróleo y gas, la integridad y seguridad de cada conexión en la sarta de perforación son absolutamente críticas. Uniones débiles o dañadas pueden llevar a fallos catastróficos, retrasos costosos y riesgos para el personal. Por eso, aplicar la cantidad correcta de fuerza rotacional, conocida como Torque de Apriete (o Make Up Torque), al unir secciones de tubería es un paso fundamental que no puede pasarse por alto.

El torque de apriete asegura que las roscas de las conexiones se asienten correctamente, creando un sello hermético y proporcionando la resistencia estructural necesaria para soportar las inmensas fuerzas y presiones que se encuentran durante las operaciones de perforación. Entender cómo calcular y aplicar este torque de manera precisa es esencial para la eficiencia operativa y, sobre todo, para la seguridad en el campo.

¿Qué es Exactamente el Torque de Apriete?

Antes de sumergirnos en los cálculos, aclaremos qué es el torque en general. El torque es una medida de la fuerza de rotación aplicada a un objeto. Es la fuerza que hace que algo gire alrededor de un eje. En el contexto de la perforación de petróleo y gas, el torque se refiere específicamente a esa fuerza de torsión que se utiliza para conectar dos secciones de tubería, como tubería de perforación, revestimiento o collares de perforación.

El Torque de Apriete es, por lo tanto, la fuerza de rotación utilizada para apretar una conexión roscada hasta un punto específico. Cuando se aplica correctamente, este torque garantiza que las superficies de sellado y las roscas de la conexión se acoplen de forma segura, formando una unión robusta capaz de resistir las condiciones extremas del pozo. Si el torque aplicado es incorrecto, las consecuencias pueden ser severas.

La Vital Importancia de Aplicar el Torque Correcto

No se trata solo de apretar las tuberías; se trata de apretarlas justo lo suficiente. La aplicación del torque correcto es un equilibrio delicado. Un torque insuficiente deja la conexión floja, lo que puede provocar fugas de fluidos, desgaste prematuro de las roscas o incluso la desconexión total de la sarta bajo tensión. Esto pone en riesgo la operación, el equipo y el medio ambiente.

Por otro lado, un torque excesivo es igualmente peligroso. Puede dañar permanentemente las roscas de la conexión, deformar la tubería o incluso causar una rotura catastrófica de la tubería o la conexión. El daño por sobre-apriete a menudo no es reparable en el campo, lo que resulta en tiempo de inactividad costoso y la necesidad de reemplazar componentes valiosos. Por ello, la precisión en el cálculo y la aplicación del Torque de Apriete es un pilar de la operación de perforación segura y eficiente.

Factores Clave que Influyen en el Cálculo del Torque

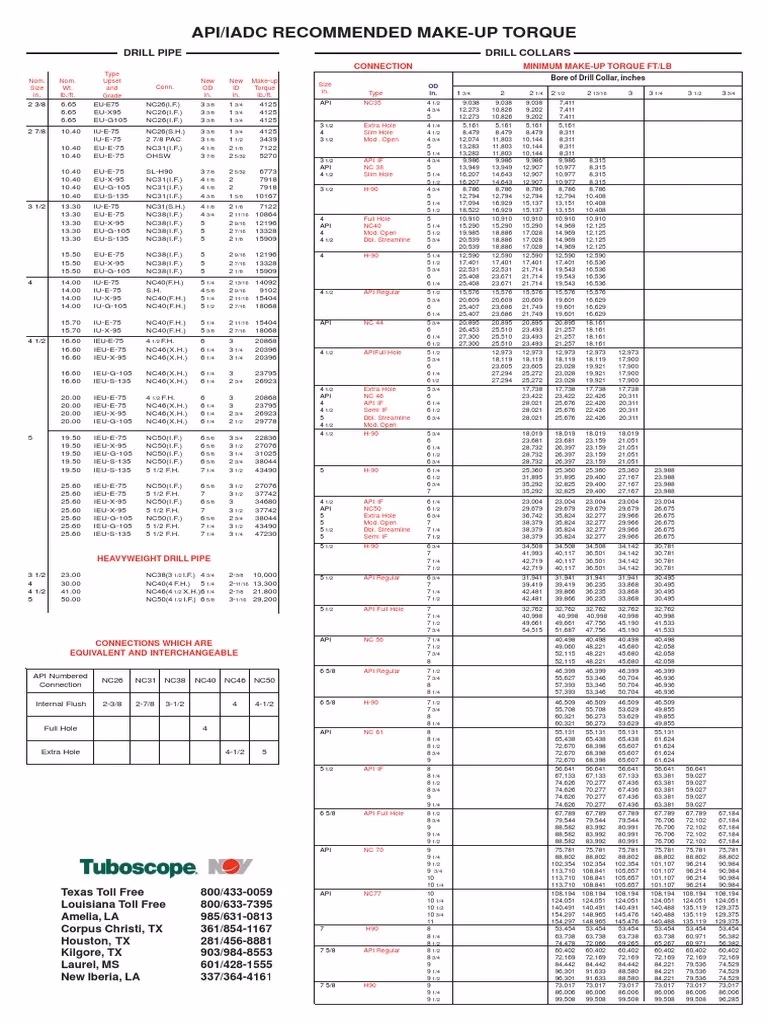

La cantidad de torque requerida para una conexión específica no es un número arbitrario. Se basa en varios factores, pero dos de los más importantes, según la información disponible, son los valores base proporcionados por estándares reconocidos y las propiedades del compuesto lubricante (grasa para roscas) utilizado.

Históricamente, las bases para muchos cálculos de torque de apriete para conexiones con hombros rotatorios, como las especificadas en el estándar API 7G, se fundamentaron en el uso de compuestos para roscas a base de plomo. Estos compuestos tradicionales se consideraban que tenían un factor de fricción (o factor de torque) de aproximadamente 1.0. Los valores de torque recomendados en las tablas iniciales de API 7G asumían este factor de fricción unitario.

El Rol Crucial del Factor de Fricción del Compuesto para Roscas

Hoy en día, muchos compuestos para roscas que se fabrican no contienen plomo, a menudo por razones ambientales o de rendimiento. Estos compuestos modernos tienen factores de fricción que pueden ser diferentes a 1.0; pueden ser mayores o menores.

El factor de fricción del compuesto para roscas tiene un impacto directo en la cantidad real de torque que se necesita aplicar para lograr la tensión de conexión deseada. Un compuesto con un factor de fricción más alto requerirá más torque aplicado para alcanzar la misma tensión en la conexión que un compuesto con un factor de fricción más bajo, asumiendo que todo lo demás es igual.

Para determinar la cantidad correcta de Torque de Apriete requerida para una conexión específica cuando se utiliza un compuesto con un factor de fricción diferente a 1.0, se debe ajustar el valor base de torque. La regla general, según la información proporcionada, es multiplicar el valor de torque recomendado para la conexión (generalmente basado en API 7G con factor 1.0) por el factor de fricción específico del compuesto que se está utilizando.

La fórmula de ajuste es bastante sencilla:

Torque de Apriete Requerido = Torque Base (API 7G) × Factor de Fricción del Compuesto

Ejemplos de Cálculo Usando el Factor de Fricción:

Consideremos un ejemplo práctico para ilustrar cómo funciona este ajuste. Supongamos que, según las especificaciones (basadas en API 7G), el torque de apriete recomendado para una tubería de perforación con uniones 5½ x 3¼ NC50 es de 21,914 ft-lb.

• Ejemplo 1: Compuesto con Factor de Fricción Mayor a 1.0

Si el compuesto para roscas que se va a utilizar tiene un factor de fricción de 1.1, el torque de apriete requerido se calcula de la siguiente manera:

21,914 ft-lb × 1.1 = 24,105 ft-lb

En este caso, se necesita aplicar un torque mayor (24,105 ft-lb) debido al mayor factor de fricción del compuesto.



• Ejemplo 2: Compuesto con Factor de Fricción Menor a 1.0

Si, por el contrario, el compuesto utilizado tiene un factor de fricción de 0.9, el cálculo sería:

21,914 ft-lb × 0.9 = 19,723 ft-lb

Aquí, se necesita aplicar un torque menor (19,723 ft-lb) porque el compuesto proporciona una menor resistencia a la rotación.

Estos ejemplos demuestran claramente cómo el factor de fricción del compuesto tiene un impacto directo y significativo en el torque real que se debe aplicar para asegurar la conexión correctamente.

Aplicando el Torque: Las Llaves de Apriete (Rig Tongs)

Una vez que se ha calculado el Torque de Apriete requerido, la siguiente pregunta es cómo aplicar esa fuerza de rotación en el campo. La herramienta principal utilizada para este propósito en las operaciones de perforación son las Llaves de Apriete (Rig Tongs).

Las llaves de apriete son herramientas robustas y de gran tamaño que funcionan de manera similar a una llave inglesa, pero están diseñadas para manejar las enormes fuerzas involucradas en el apriete de conexiones de tuberías de perforación. La cantidad de torque que una llave de apriete puede generar depende de dos factores principales: la fuerza que se aplica a su brazo y la longitud de dicho brazo.

La relación entre torque, fuerza y longitud del brazo se describe mediante la fórmula fundamental del torque:

T = F × L

Donde:

• T es el Torque (medido típicamente en pie-libras (ft-lb) o Newton-metros (Nm)).
• F es la Fuerza aplicada (medida en libras (lbs) o Newtons (N)).
• L es la Longitud del brazo de palanca (medida en pies (ft) o metros (m)), que es la distancia desde el punto donde se aplica la fuerza hasta el centro de la conexión que se está apretando.

La fuerza (F) aplicada al extremo del brazo de la llave de apriete genera la fuerza de torsión necesaria para enroscar las tuberías. Para que esta fórmula sea precisa y se logre el torque deseado, la fuerza de tracción (la "línea de tiro") debe aplicarse idealmente en un ángulo de 90° con respecto al brazo de la llave de apriete.

Ejemplo Práctico de Cálculo de la Fuerza Requerida en la Llave

Además de calcular el torque de apriete objetivo, a menudo es necesario calcular cuánta fuerza se debe aplicar al extremo de la llave de apriete para alcanzar ese torque. Esto es útil para configurar equipos de medición de fuerza o para entender las capacidades necesarias de la línea de tiro.

Podemos reorganizar la fórmula del torque (T = F × L) para calcular la fuerza (F) si conocemos el torque objetivo (T) y la longitud del brazo de la llave (L):

F = T ÷ L

Veamos el ejemplo proporcionado:

• Información Dada:
• Tipo de Tubería: Collar de perforación (Drill Collar - DC) de 7 3/4”.
• Conexión: Regular de 6 5/8”.
• Torque de Apriete Recomendado (Objetivo): 58,500 ft-lbs (equivalente a 79,315 Nm).
• Tipo de Llave de Apriete: HT 65.
• Longitud del Brazo de la Llave: 4.25 ft (equivalente a 1.29 m).

Utilizando la fórmula F = T ÷ L, sustituimos los valores conocidos:

F (en lbs) = 58,500 ft-lbs ÷ 4.25 ft

Realizando la división:

F (en lbs) ≈ 13,765 lbs

Este cálculo nos indica que se requiere una fuerza de tracción de aproximadamente 13,765 libras aplicada al extremo del brazo de 4.25 ft de la llave de apriete HT 65 para alcanzar el torque de apriete objetivo de 58,500 ft-lbs en esta conexión de collar de perforación. Este valor de fuerza es crucial para operar el equipo de manera segura y efectiva.

Consideraciones Adicionales para una Aplicación Exitosa del Torque

Más allá de los cálculos, hay otros puntos importantes a considerar para asegurar que el proceso de apriete se realice correctamente:

• Aplicación Adecuada del Torque: Como se mencionó, aplicar el torque correcto es fundamental. Insuficiente torque puede llevar a conexiones flojas y fallos, mientras que un torque excesivo causa daños. Seguir los valores calculados y recomendados es vital.
• Equipo de Torque: Seleccionar la llave de apriete adecuada es crítico. La llave debe ser capaz de aplicar el torque requerido para la conexión específica. Utilizar equipo calibrado y en buen estado garantiza la precisión.
• Seguridad: Las operaciones de apriete de tuberías implican fuerzas muy grandes. Es imperativo que todo el personal mantenga una distancia segura de la llave de apriete y la línea de tiro para evitar lesiones por movimientos inesperados o fallos del equipo. Los procedimientos de seguridad deben seguirse estrictamente.

Preguntas Frecuentes (FAQs)

¿Qué es el torque de apriete en la perforación?

Es la fuerza rotacional aplicada para unir de forma segura dos secciones de tubería roscada en una sarta de perforación, asegurando un sello hermético y la integridad estructural.

¿Por qué es tan importante calcular y aplicar el torque correcto?

Aplicar el torque correcto previene fallos de la conexión, fugas, desgaste prematuro y daños tanto por apriete insuficiente como excesivo, garantizando la seguridad y eficiencia de la operación.

¿Cómo influye el compuesto para roscas en el torque de apriete?

El compuesto para roscas tiene un factor de fricción que afecta cuánto torque se necesita aplicar. Un factor de fricción diferente a 1.0 (base API 7G) requiere ajustar el torque base multiplicándolo por dicho factor.

¿Qué papel juega el estándar API 7G?

El estándar API 7G proporciona valores base de torque para muchas conexiones de tuberías, originalmente basados en un factor de fricción de 1.0. Estos valores sirven como punto de partida para los cálculos ajustados por el factor de fricción real del compuesto usado.

¿Cómo se aplica el torque de apriete en el campo?

Principalmente se aplica utilizando llaves de apriete (rig tongs), que generan el torque aplicando una fuerza a una distancia (brazo de palanca) del centro de la conexión.

Si conozco el torque requerido y la longitud de la llave, ¿cómo calculo cuánta fuerza aplicar?

Puedes usar la fórmula F = T ÷ L, donde F es la fuerza requerida, T es el torque objetivo y L es la longitud del brazo de la llave de apriete.

La Relevancia de un Compuesto para Roscas de Calidad

Aunque hemos hablado extensamente del factor de fricción, la calidad y propiedades del compuesto para roscas en sí mismo son fundamentales para el éxito del apriete y la vida útil de la conexión. Un buen compuesto no solo proporciona un factor de fricción consistente, sino que también debe proteger las roscas y superficies de sellado en las condiciones ambientales variables del sitio de perforación, que pueden incluir temperaturas extremas, alta humedad o la presencia de contaminantes.

Seleccionar el compuesto adecuado para la aplicación específica, considerando no solo el factor de fricción sino también su capacidad para adherirse, sellar y proteger en diversas condiciones, es una decisión importante que contribuye a la fiabilidad de las conexiones y a la longevidad del equipo de perforación.

Conclusión

El cálculo y la aplicación precisos del Torque de Apriete son pasos indispensables en las operaciones de perforación para garantizar la seguridad, eficiencia y longevidad del equipo. Entender cómo los valores base (como los de API 7G) se ajustan mediante el Factor de Fricción del compuesto para roscas es crucial para determinar el torque objetivo correcto.

Una vez calculado, este torque se aplica en el campo utilizando Llaves de Apriete, cuya operación requiere conocer la relación entre torque, fuerza y longitud del brazo. Seguir los procedimientos de cálculo, utilizar el equipo adecuado y priorizar la seguridad en todo momento son elementos clave para el éxito al unir tuberías de perforación. Dominar este aspecto técnico es vital para cualquier operación de perforación.
