Válvulas Compensadoras: Clave para Sistemas Estables

En el complejo mundo de la ingeniería y la industria, donde la gestión precisa de fluidos y gases es fundamental, existen componentes que actúan como verdaderos guardianes de la estabilidad. Uno de estos elementos cruciales es la válvula compensadora de presión. Su función principal es asegurar que los sistemas operen dentro de parámetros seguros y eficientes, adaptándose a las condiciones cambiantes sin comprometer el rendimiento ni la seguridad.

Estas válvulas desempeñan un papel vital en una amplia gama de aplicaciones, desde maquinaria pesada en la construcción hasta equipos sensibles en la industria farmacéutica. Entender cómo funcionan y por qué son tan importantes es clave para el diseño, mantenimiento y operación confiable de numerosos sistemas. No se trata solo de un simple interruptor, sino de un mecanismo inteligente que reacciona a las variaciones para mantener un equilibrio constante.

¿Qué es Exactamente una Válvula Compensadora de Presión?

Una válvula compensadora de presión es un tipo de válvula diseñada para regular o mantener un nivel de presión o caudal constante dentro de un sistema, a pesar de las fluctuaciones en la carga o en la presión de suministro. Su objetivo es 'compensar' estas variaciones externas para asegurar un rendimiento predecible y estable en la parte del sistema que controlan.

Existen diferentes tipos y aplicaciones de válvulas que realizan funciones de compensación de presión. Algunas se centran en regular el caudal para que sea independiente de la presión de carga (compensación de caudal por presión), mientras que otras se enfocan en proteger un sistema o recipiente de sobrepresiones o depresiones excesivas.

Principios Fundamentales del Funcionamiento (En Sistemas Hidráulicos)

En el contexto de los sistemas hidráulicos, las válvulas compensadoras de presión son fundamentales para mantener un caudal o una presión constante. Operan basándose en el principio de ajustar el tamaño de una abertura (orificio) a través de la cual fluye el fluido hidráulico. Este ajuste se realiza en respuesta a los cambios en la demanda de caudal o en la carga del sistema.

Imagina que un sistema hidráulico necesita mover un cilindro a una velocidad constante. La velocidad del cilindro depende del caudal de fluido que recibe. Si la carga sobre el cilindro cambia (por ejemplo, comienza a levantar algo más pesado), la presión en el sistema aumenta, lo que tendería a reducir el caudal. Aquí es donde interviene la válvula compensadora.

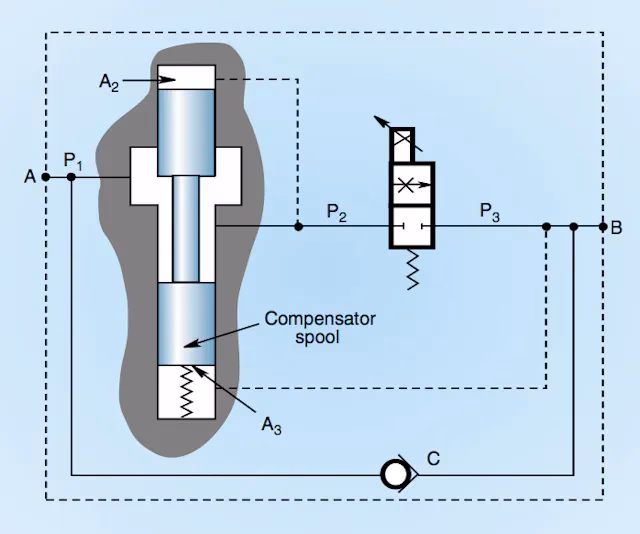

El mecanismo interno típico de una válvula compensadora hidráulica incluye un carrete (spool), un resorte y a veces un actuador. El carrete se mueve dentro del cuerpo de la válvula, controlando el tamaño del orificio. La posición del carrete está influenciada por la presión del sistema y la fuerza de un resorte calibrado.

Cuando la demanda de caudal aumenta o la carga disminuye, la presión en la salida de la válvula tiende a bajar. La válvula 'siente' esta caída de presión. La fuerza del resorte empuja el carrete para abrir más el orificio de la válvula, permitiendo que pase más fluido y aumentando el caudal para restaurar la presión o el caudal al valor deseado. Por el contrario, si la demanda de caudal disminuye o la carga aumenta, la presión tiende a subir. La válvula detecta este aumento, y la presión actúa sobre el carrete para moverlo en contra del resorte, cerrando parcialmente el orificio. Esto reduce el caudal de fluido que pasa, ayudando a mantener la presión o el caudal constante.

Este ajuste continuo y automático del tamaño del orificio en respuesta a las condiciones cambiantes es el corazón del funcionamiento de la válvula compensadora en aplicaciones hidráulicas. Permite que los actuadores (como cilindros o motores hidráulicos) operen a velocidades o fuerzas consistentes, independientemente de cuánto trabajo estén realizando en un momento dado.

Funcionamiento en Tanques y Recipientes (Válvulas de Alivio/Vacío)

Otro tipo de válvula que podría considerarse una 'compensadora' en un contexto diferente es la que protege tanques y recipientes de presiones internas excesivas o insuficientes. En este caso, la compensación no es para mantener un caudal constante, sino para mantener la presión dentro de límites seguros, liberando presión si es demasiado alta o permitiendo la entrada de aire si es demasiado baja (vacío).

Las válvulas de compensación de presión para tanques, como las utilizadas en las industrias alimentaria, farmacéutica o química, están diseñadas para ventilar y purgar automáticamente. Previenen sobrepresiones o depresiones no permitidas que podrían dañar la estructura del tanque o afectar el producto contenido.

Su funcionamiento se basa típicamente en la fuerza de un resorte que mantiene la válvula cerrada bajo condiciones normales de operación. Hay dos escenarios principales:

• Exceso de Presión: Si la presión dentro del tanque supera un valor de ajuste preestablecido (determinado por la fuerza del resorte), esta presión vence la fuerza del resorte y abre la válvula. Esto permite que el gas o medio presurizado escape, aliviando la presión interna hasta que vuelve a un nivel seguro. El caudal de descarga aumenta a medida que aumenta la presión por encima del punto de ajuste.
• Falta de Presión (Vacío): Si se genera un vacío dentro del tanque (la presión cae significativamente por debajo de la presión atmosférica, por ejemplo, durante el vaciado o enfriamiento rápido), la presión externa (atmosférica) se vuelve mayor que la presión interna. Esta diferencia de presión puede hacer que la válvula se abra hacia adentro (si está diseñada para ello o si es un mecanismo separado de válvula de vacío), permitiendo la entrada de aire o un gas inerte. El texto proporcionado menciona que la válvula se abre contra la fuerza del resorte con una presión diferencial frente a la atmósfera de 0,05 bar para permitir la entrada de aire, dependiendo el caudal de la presión absoluta. Esto 'compensa' la falta de presión, evitando que el tanque colapse.

Aunque el mecanismo y la aplicación son distintos a los de las válvulas compensadoras hidráulicas que regulan caudal/presión activa, estas válvulas también 'compensan' las desviaciones de la presión de operación segura, actuando como una medida de protección esencial.

Tipos Comunes de Válvulas Compensadoras (En Sistemas Hidráulicos)

Volviendo al contexto de los sistemas hidráulicos, las válvulas compensadoras se pueden clasificar de varias maneras, a menudo basadas en si mantienen un caudal fijo o variable, o en su diseño interno.

Una clasificación principal distingue entre:

• Válvulas Compensadoras de Desplazamiento Fijo: Estas válvulas están diseñadas para mantener un caudal fijo a través de ellas, independientemente de las variaciones en la presión de carga aguas abajo. Ajustan el tamaño del orificio para asegurar que el volumen de fluido que pasa por unidad de tiempo sea constante. Ejemplos incluyen la válvula compensada por presión de desplazamiento fijo (FDPC).
• Válvulas Compensadoras de Desplazamiento Variable: Estas son más complejas y pueden ajustar tanto el caudal como la presión para mantener un parámetro constante (generalmente presión) mientras el caudal varía según la demanda. Ajustan continuamente el tamaño del orificio en respuesta a los cambios en la presión y la demanda de caudal. Ejemplos incluyen válvulas de control de caudal compensadas por presión (PCFC).

También existen válvulas que combinan funciones o se integran en otros componentes, como ciertas válvulas de control direccional o válvulas de alivio (aunque las de alivio son más para protección de pico de presión que para compensación continua). La selección del tipo adecuado depende de la aplicación específica, los requisitos de caudal y presión, y las condiciones de carga.

Factores que Influyen en el Rendimiento

El correcto funcionamiento y la longevidad de una válvula compensadora de presión dependen de varios factores. Es crucial considerarlos tanto al seleccionar la válvula como al mantener el sistema en el que opera:

• Presión y Temperatura de Operación: Cada válvula está diseñada para un rango específico de presión y temperatura. Exceder estos límites puede degradar el rendimiento, causar fugas o incluso fallos.
• Viscosidad y Limpieza del Fluido: La viscosidad del fluido hidráulico afecta la respuesta de la válvula. Un fluido muy viscoso puede hacer que la válvula reaccione lentamente, mientras que uno poco viscoso puede hacerla demasiado sensible. La limpieza es fundamental; contaminantes como suciedad o partículas pueden obstruir los orificios pequeños o causar desgaste, afectando la precisión y la vida útil de la válvula.
• Diseño y Calidad de Fabricación: La precisión con la que se fabrica la válvula y la calidad de sus componentes internos (como el carrete, el resorte y los sellos) impactan directamente en su capacidad para mantener la compensación de manera precisa y confiable a lo largo del tiempo.
• Condiciones de Carga: La frecuencia y magnitud de los cambios en la carga del sistema influyen en cuánto tiene que trabajar la válvula ajustando su orificio. Cargas muy variables pueden aumentar el desgaste. Es vital que la capacidad máxima de la válvula sea adecuada para las peores condiciones de carga esperadas.

Ignorar estos factores puede llevar a un rendimiento inconsistente, fallos prematuros y la necesidad de costosas reparaciones.

Aplicaciones en Diversas Industrias

Las válvulas compensadoras de presión son indispensables en cualquier aplicación donde se requiera un control preciso de la fuerza o velocidad, independientemente de la carga. Su capacidad para mantener la estabilidad las hace valiosas en numerosos sectores:

• Agricultura: En tractores y cosechadoras, controlan sistemas hidráulicos que operan arados, sembradoras y otros implementos, asegurando un funcionamiento uniforme.
• Construcción: En excavadoras, grúas y bulldozers, regulan los cilindros y motores hidráulicos para movimientos suaves y controlados, incluso bajo cargas pesadas.
• Fabricación: En máquinas herramienta, prensas y transportadores, garantizan que las operaciones como corte, sujeción o posicionamiento se realicen con precisión constante.
• Aeroespacial: En sistemas de tren de aterrizaje, frenos y controles de vuelo, la precisión y fiabilidad son críticas, y estas válvulas ayudan a mantener la estabilidad en los sistemas hidráulicos de a bordo.
• Petróleo y Gas: En equipos de perforación y cabezas de pozo, controlan válvulas y actuadores hidráulicos en entornos exigentes.

Estas son solo algunas de las muchas áreas donde la estabilidad proporcionada por las válvulas compensadoras es fundamental para la eficiencia, la seguridad y la precisión.

Mantenimiento y Solución de Problemas Comunes

Como cualquier componente crítico, las válvulas compensadoras requieren mantenimiento regular para asegurar su óptimo rendimiento y prolongar su vida útil. Algunas prácticas clave incluyen:

• Inspección Regular: Buscar signos de fugas, conexiones sueltas o desgaste en la válvula y las líneas hidráulicas circundantes.
• Calidad del Fluido: Monitorear y mantener la limpieza y viscosidad del fluido hidráulico es vital. El fluido contaminado es una causa principal de fallos en válvulas.
• Limpieza: Si es posible, realizar limpiezas periódicas según las recomendaciones del fabricante para evitar la acumulación de residuos internos.
• Verificación de Ajustes: Asegurarse de que los ajustes de presión o caudal de la válvula (si son ajustables) estén configurados correctamente para la aplicación.

Si una válvula compensadora no funciona correctamente (por ejemplo, el caudal o la presión fluctúan erráticamente, o un actuador no se mueve a la velocidad esperada), los pasos de solución de problemas pueden incluir:

• Verificar los niveles y la calidad del fluido hidráulico.
• Comprobar si hay obstrucciones en las líneas o filtros.
• Inspeccionar la válvula por daños visibles o internos (si se puede desarmar).
• Verificar si el resorte o el carrete se mueven libremente.
• Consultar el manual del fabricante para procedimientos específicos de diagnóstico.

En algunos casos, si la válvula está dañada internamente o muy desgastada, la única solución es reemplazarla. Seguir las pautas del fabricante es esencial para un mantenimiento y solución de problemas efectivos.

Preguntas Frecuentes sobre Válvulas Compensadoras

Aquí respondemos algunas dudas comunes sobre estas importantes válvulas:

P: ¿Cuál es la función principal de una válvula compensadora de presión?
R: Su función principal es mantener un parámetro constante, generalmente la presión o el caudal, en una parte de un sistema (como un sistema hidráulico o un tanque) a pesar de las variaciones en las condiciones de carga o suministro.

P: ¿En qué se diferencia una válvula compensadora de una válvula de alivio?
R: Una válvula de alivio protege un sistema de picos de presión excesivos desviando el fluido una vez que se alcanza un umbral máximo. Una válvula compensadora, especialmente en sistemas hidráulicos, regula activamente el caudal o la presión para mantener un valor constante bajo condiciones de operación normales, no solo en emergencias de alta presión.

P: ¿Pueden las válvulas compensadoras funcionar con gases?
R: Sí, en el caso de válvulas de alivio/vacío para tanques, como las mencionadas para la industria alimentaria o química, están diseñadas específicamente para manejar gases y proteger contra sobrepresión o vacío.

P: ¿Cómo sé si mi válvula compensadora está fallando?
R: Los signos comunes incluyen rendimiento inconsistente del equipo (velocidad o fuerza variables), fluctuaciones de presión o caudal inesperadas, ruidos inusuales provenientes de la válvula, o fugas.

P: ¿Es necesario calibrar una válvula compensadora?
R: Algunas válvulas compensadoras tienen ajustes de presión o caudal que pueden necesitar ser calibrados durante la instalación o si se sospecha que el rendimiento se ha degradado. Esto generalmente requiere equipo de medición preciso.

P: ¿Pueden las válvulas compensadoras ahorrar energía?
R: Sí, al asegurar que los sistemas hidráulicos operen de manera más eficiente con caudal y presión controlados, se puede evitar el desperdicio de energía que ocurriría si la bomba estuviera siempre funcionando a máxima capacidad sin regulación.

Conclusión

Las válvulas compensadoras de presión son componentes discretos pero cruciales en una multitud de sistemas industriales y tecnológicos. Ya sea manteniendo un caudal constante en una aplicación hidráulica compleja o protegiendo la integridad de un tanque de almacenamiento, su capacidad para reaccionar y adaptarse a las condiciones cambiantes es fundamental para la estabilidad, eficiencia y seguridad.

Comprender sus principios de funcionamiento, los diferentes tipos disponibles y los factores que afectan su rendimiento es esencial para cualquiera que trabaje con sistemas donde la gestión precisa de la presión y el caudal sea importante. Una selección adecuada, una instalación correcta y un mantenimiento diligente aseguran que estas válvulas cumplan eficazmente su función de guardianas de la presión, contribuyendo a la fiabilidad y longevidad de los equipos.

Si bien la información proporcionada cubre los aspectos fundamentales, el mundo de las válvulas compensadoras es amplio y específico para cada aplicación. Ante dudas o requisitos técnicos particulares, siempre es recomendable consultar a expertos en sistemas de fluidos o los fabricantes de las válvulas para obtener asesoramiento detallado.
