24/06/2020
La falta de aire de reposición en un edificio puede desencadenar una serie de problemas serios, muchos de los cuales a menudo pasan desapercibidos o se manifiestan de formas que la mayoría de las personas no asocian directamente con la ventilación. Un sistema de ventilación diseñado e instalado correctamente es crucial para el control ambiental, principalmente al evitar la generación de presión negativa. La infiltración incontrolada de aire a través de rendijas en ventanas, puertas y paredes conduce a resultados indeseados. Es vital comprender estas consecuencias para mantener un entorno de trabajo saludable y eficiente.

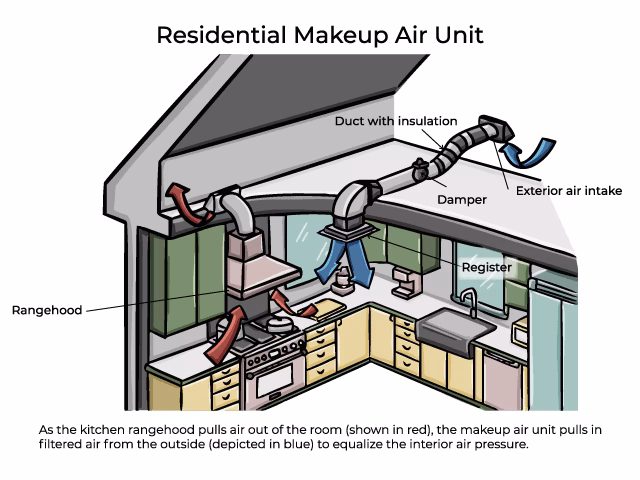

En esencia, el aire de reposición es el aire exterior que se introduce en un edificio para reemplazar el aire que ha sido extraído por los sistemas de escape o consumido por procesos de combustión. Cuando no hay suficiente aire de reposición, los extractores intentan sacar aire de donde sea posible, creando lo que se conoce como presión negativa dentro del edificio. Esta presión negativa es la raíz de muchos de los problemas que abordaremos.
Señales Claras de que tu Edificio Necesita Aire de Reposición
Existen varios indicadores visibles y operativos que sugieren fuertemente una deficiencia de aire de reposición. Prestar atención a estas señales puede ayudarte a diagnosticar el problema antes de que cause daños mayores o afecte significativamente la salud y productividad de los ocupantes.
Una señal común se observa en los procesos de acabado, como la pintura. Un acabado de pintura deficiente, con presencia de polvo, humedad o humos atrapados, puede ser resultado directo de extractores de cabinas de pintura que no funcionan correctamente. Sin aire de reposición adecuado, estos extractores compiten por el aire disponible, reduciendo su efectividad para eliminar contaminantes. Esto permite que la pintura retenga humedad y acumule polvo que no es arrastrado.
Otro indicio de presión negativa es la humedad que es arrastrada a través de las paredes. Incluso las paredes de cemento pueden tener pequeñas grietas que permiten la penetración de agua desde el exterior. Cuando los extractores tiran aire de cualquier lugar, incluyendo las paredes, también arrastran consigo agua de la lluvia u otras fuentes externas. Esto puede causar la pudrición de listones de madera, arruinar revestimientos de paredes y trabajos de pintura, generando problemas de mantenimiento costosos y recurrentes.
La visibilidad dentro de la fábrica o el espacio de trabajo también es un indicador clave. Si notas humo, neblina o polvo flotando en el aire que dificultan ver claramente de un extremo a otro, es probable que el área esté "sedienta" de aire. Si la visibilidad mejora al abrir una ventana o puerta, confirma que los extractores están compitiendo por el aire. Procesos como la soldadura, el moldeado o el corte de metal generan humos que deben ser extraídos eficientemente para mantener un ambiente limpio.
Observar el techo de tu edificio puede darte una pista rápida. Si está cubierto por numerosas chimeneas y extractores, eres un candidato principal para necesitar aire de reposición. El número de puntos de extracción en el techo es una forma sencilla de estimar la cantidad de aire de reposición necesaria. Idealmente, el área total de entrada de aire debe ser igual o mayor que el área total de salida de aire.
Un problema de seguridad y eficiencia se presenta cuando las campanas de extracción, diseñadas para que los humos suban, parecen tener una corriente descendente (downdraft) en su lugar. Esto significa que los humos se quedan en el área de trabajo en lugar de ser extraídos. Esto es particularmente peligroso con equipos que tienen conductos de humos, como calentadores de agua a gas, calderas, hornos y calentadores unitarios, donde los gases de combustión pueden reingresar al espacio.
Los motores de los extractores también sufren. Cuando un ventilador intenta mover aire que no está presente, la carga sobre el motor aumenta. Esto provoca el desgaste del aislamiento y acorta la vida útil del motor. Mientras que los motores deberían durar 6 años o más en condiciones normales, la competencia por el aire reduce drásticamente su expectativa de vida.
Impacto en la Calidad del Aire Interior y la Salud
La falta de aire de reposición tiene un impacto directo y significativo en la calidad del aire interior, lo que a su vez afecta la salud y el bienestar de los ocupantes.
Los olores persistentes son una señal inequívoca. Los humos de soldadura, pintura, y los tanques de inmersión, entre otros, deben ser extraídos eficientemente. Cuando no lo son, se mezclan creando olores indeseables que pueden causar irritación en los ojos, garganta y problemas sinusales. Esto no solo es molesto, sino que contribuye a un ambiente de trabajo inseguro y una pobre calidad del aire interior.
De manera similar, los olores de áreas como vestuarios y baños pueden filtrarse a través de la planta e incluso a las oficinas. Si la ropa de las personas huele a la línea de producción (por ejemplo, olores de niebla de aceite, calderas, hornos de tostado, cabinas de pintura), indica que los ventiladores no están proporcionando el número requerido de cambios de aire en esas áreas. Esto demuestra que la planta tiene una deficiencia general de aire.
Problemas Operacionales y Daños Físicos
Las dificultades con las puertas son un signo seguro de que la planta carece de aire. Las puertas que abren hacia adentro son fáciles de abrir pero difíciles de cerrar, con corrientes de aire a través de las juntas y pomos difíciles de girar. Las puertas que abren hacia afuera son difíciles de abrir y tienden a cerrarse de golpe, dañando las juntas y desgastando las bisagras. A menudo, los cierrapuertas hidráulicos se ajustan a configuraciones altas para tirar de las puertas y cerrarlas sin golpearlas, lo que es un parche para el problema subyacente de presión.
Las persianas de los extractores que no se abren completamente (automáticas o equilibradas) son otro indicador. Estas persianas deberían estar 100% abiertas cuando los extractores funcionan. Si el extractor no recibe suficiente aire, la persiana no se abrirá por completo. Deberían cerrarse gradualmente al apagar el ventilador, no cerrarse de golpe.
La corrosión del acero cerca de las campanas de humos puede ocurrir si el aire no sube correctamente por la campana. Muchos líquidos corrosivos requieren campanas específicas, a menudo de acero inoxidable para resistir los humos. Si los humos son arrastrados por otro extractor no diseñado para manejar atmósferas corrosivas, tanto el ventilador como el acero cercano no protegido se corroerán, disminuyendo la vida útil del equipo.
La acumulación de hojas, suciedad o envoltorios de chicles bajo las puertas es otro signo visual. El umbral de la puerta puede recoger una cantidad considerable de escombros durante el día debido a que los extractores intentan tomar aire de cualquier lugar, arrastrando consigo suciedad y basura.
La siguiente tabla ilustra la relación entre la velocidad del aire que ingresa por una abertura y la presión negativa asociada:
| Velocidad del Aire (pies/min) | Presión Negativa Asociada |
|---|---|
| (dato no especificado en el texto) | (dato no especificado en el texto) |
Nota: El texto menciona que la Tabla 1 muestra esta relación, pero no proporciona los valores específicos. Sin embargo, el concepto clave es que la infiltración de aire a través de aberturas se acelera bajo presión negativa.
Ineficiencia Energética y Sobrecarga de Sistemas
La falta de aire de reposición genera ineficiencia energética significativa. Se crean zonas frías a lo largo de las paredes y zonas sobrecalentadas en el centro del edificio. Sin aire de reposición, las condiciones frías cerca del perímetro y las áreas sobrecalentadas en el medio llevan a la instalación y uso excesivo de calentadores unitarios ineficientes. Estos calentadores trabajan horas extras para calentar el aire que, a su vez, es arrastrado hacia el centro del edificio, empeorando el problema de sobrecalentamiento.
Las paredes frías son un problema directo. La pared debería actuar como aislante si el aire está equilibrado. El aislamiento ayuda, pero no puede evitar que todo el aire pase. Bajo presión negativa, las corrientes de aire a través de la pared serán frías independientemente del aislamiento. Estas corrientes frías contribuyen al absentismo y a la propagación de resfriados y enfermedades. La gente constantemente discutirá por el ajuste del termostato.
Los pilotos de los calentadores se apagan y el área huele a gases de combustión. Los gases de combustión de los calentadores unitarios deben ir hacia arriba por la chimenea. Cuando se necesita aire de reposición, estos gases no suben por la chimenea, sino que vuelven al edificio. Con unidades de aire de reposición adecuadas, los calentadores unitarios a menudo no son necesarios, ya que la unidad de aire de reposición puede proporcionar el calor necesario, evitando así este peligroso retorno de gases.
La siguiente tabla resume algunas condiciones adversas asociadas con la presión negativa en edificios:
| Área Afectada | Condiciones Adversas |
|---|---|
| Acabados | Mala calidad de pintura (polvo, humedad) |
| Estructura | Humedad en paredes, pudrición, daño a revestimientos |
| Aire | Humo, neblina, polvo flotante |
| Equipos | Sobrecarga de motores de extractores, vida útil reducida |
| Ambiente | Olores persistentes, mezcla de olores, irritación |
| Operación | Dificultad para abrir/cerrar puertas, persianas no abiertas |
| Mantenimiento | Corrosión de equipos, acumulación de escombros |
| Confort | Zonas frías/calientes, paredes frías, corrientes de aire, conflictos por termostato |
| Seguridad | Retorno de gases de combustión, pilotos apagados |
Nota: Esta tabla se basa en la descripción de la Tabla 2 proporcionada en el texto fuente, resumiendo los problemas mencionados.
Determinando la Cantidad de Aire de Reposición Necesario
Para lograr una presión positiva o neutra, la cantidad de aire de reposición requerida generalmente está entre un 5% y un 10% más que el aire extraído. El primer paso es realizar un inventario completo de todas las fuentes de extracción de aire: extractores generales, sistemas de proceso y procesos de combustión.
Una vez determinado este número, se deben hacer proyecciones para futuras expansiones de la planta y cambios en los procesos. Es más económico considerar estos cambios y adquirir una unidad de mayor tamaño dimensionada para aplicaciones actuales y futuras. Aumentar la velocidad de una unidad existente en el futuro es más rentable que comprar una segunda unidad más adelante.
Incluso en edificios considerados "herméticos", hay extractores en baños, gases de combustión de calentadores de agua, calderas y ventiladores de cocina. Este aire debe ser reemplazado. Estos edificios pueden tener fugas suficientes para permitir entre 1.5 y 2 cambios de volumen de aire por hora. En este caso, el volumen de aire necesario se puede calcular en función del volumen del edificio:
Va = Vb ÷ E
Donde:
- Va = volumen de aire requerido (pies cúbicos)
- Vb = volumen del edificio (pies cúbicos)
- E = factor de exfiltración (E = 40 para 1.5 cambios/hora, E = 30 para 2 cambios/hora, E = 20 para 3 cambios/hora)
Generalmente, se recomienda usar E = 40 para la mayoría de los cálculos. Al seleccionar el factor E apropiado, se deben tener en cuenta la construcción del edificio y el entorno de trabajo. Es importante recordar que un mayor número de cambios de aire por hora también aumentará los costos operativos.
Existen aplicaciones donde se desea una condición de presión negativa controlada, por ejemplo, para evitar que los contaminantes escapen al medio ambiente y asegurar que pasen por un proceso de filtración antes de ser ventilados. Típicamente, una condición negativa controlada se logra cuando la extracción no es más del 5% superior al aire de reposición.
Estimación del Costo de Combustible
Ahora que sabes que necesitas aire de reposición, ¿cuánto más costará? Típicamente, la instalación de una unidad de aire de reposición no aumentará tu factura de combustible en más de un 20%. Si tu planta está climatizada y tienes extractores, ya estás pagando por calentar aire que luego es extraído sin recibir el beneficio de ese calor.
Muchas veces, el costo de operar una unidad de aire de reposición es menor que el costo de operar múltiples calentadores unitarios. Además, si no hay unidades de aire de reposición, los extractores están obteniendo el aire de alguna parte (las fugas mencionadas), que también podría estar siendo calentado de manera ineficiente.
La siguiente fórmula permite calcular el costo anual de operación:
C1 = Costo Anual = 0.154 (Q) (dg) (T) (c) ÷ q
Donde:
- Q = caudal de aire (pies cúbicos/min)
- dg = grados-día anuales (Tabla 3 - no proporcionada en el texto, pero el concepto se usa)
- T = tiempo de operación (horas/semana)
- c = costo del combustible ($/unidad)
- q = calor disponible por unidad de combustible
Consideremos un ejemplo para ilustrar que el aumento en el costo operativo no supera el 20%. Supongamos una unidad de aire de reposición de 25,000 cfm en Cleveland, Ohio, operando 40 horas por semana, con un costo de combustible de $0.50 por therm (1 therm = 100,000 btu/hr) y un calor disponible de 100,000 btu/hr. Usando un valor de grados-día (dg) de 7313 (referencia a la Tabla 3 no incluida):
C1 = 0.154 (25,000) (7313) (40) ($0.50) ÷ (100,000) = $5,631 por año (operando 40 horas/semana)
Este valor puede parecer alto, pero hay que considerar la eficiencia. Aunque las unidades de aire de reposición de combustión directa son casi 100% eficientes, consideremos un 96% de eficiencia: $5,631 / 0.96 = $5,866 por año.
Ahora comparemos esto con la situación sin aire de reposición. Supongamos que antes se extraían 20,000 cfm que se calentaban a través de fugas y calentadores unitarios. Con la unidad de aire de reposición, se extraen 22,500 cfm (para lograr una ligera presión positiva). El costo de calentar los 20,000 cfm extraídos previamente sería:
C1 = 0.154 (20,000) (7313) (40) ($0.50) ÷ (100,000) = $4,505 por año (si los calentadores fueran 100% eficientes)
Sin embargo, los calentadores unitarios suelen tener una eficiencia de alrededor del 80%. El costo real de calentar esos 20,000 cfm con calentadores unitarios ineficientes sería: $4,505 ÷ 0.8 = $5,631 por año.
Comparando $5,866 (con aire de reposición) con $5,631 (sin aire de reposición, calentando fugas con calentadores ineficientes), la diferencia es solo de $235, o aproximadamente un 4% más al año. Este es un ejemplo muy típico de la instalación de una unidad de aire de reposición, demostrando que el aumento de costo no es tan significativo como podría pensarse inicialmente, y se compensa con las mejoras en calidad del aire, confort y reducción de otros problemas.
El aire de reposición es un elemento muy importante para la calidad del aire interior de cualquier edificio. La salud de los trabajadores depende de un aire limpio y saludable. A medida que se añaden extractores y se modifican los procesos, la cantidad de aire de reposición debe ser monitoreada y mantenida para asegurar el número adecuado de cambios de aire por hora.
Preguntas Comunes sobre el Aire de Reposición
Algunas dudas frecuentes surgen al considerar el aire de reposición:
¿Las unidades de aire de reposición funcionan todo el tiempo? El texto no especifica si siempre deben estar encendidas, pero la fórmula de cálculo de costos considera el tiempo de operación (horas/semana), lo que implica que su funcionamiento puede ajustarse según las necesidades de extracción y ocupación del edificio.
¿Qué es una unidad de aire de reposición 80/20? El texto describe un sistema de aire de reposición de dos velocidades y combustión directa. Este sistema funciona de manera similar a las unidades de volumen constante, pero ofrece dos caudales de suministro de aire diferentes utilizando motores de 1800/900 RPM o 1800/1200 RPM. Las unidades de dos velocidades ofrecen flexibilidad para edificios con dos cargas de extracción fijas o donde se desea un aumento del flujo de aire.
Para edificios con dos cargas de extracción fijas, las proporciones de caudal (CFM) de la unidad deben coincidir con las proporciones de RPM del motor de dos velocidades. La velocidad baja se interconecta con el primer extractor, mientras que la velocidad alta opera cuando ambos extractores están funcionando, permitiendo que una sola unidad maneje dos cargas de extracción diferentes.
El texto cita ejemplos de uso para unidades de dos velocidades, como instalaciones de tránsito o automotrices, donde la velocidad baja se usa para ventilación general y calefacción. Si un detector de CO detecta niveles altos de monóxido de carbono, la unidad cambia a velocidad alta y se activa un segundo extractor para ventilar el espacio. Otro uso mencionado es en cabinas de pintura diseñadas para pintar y curar; se usa la velocidad alta en modo pintura y la velocidad baja en modo curado para secar la superficie pintada. La descripción del texto se centra en unidades de "dos velocidades", no menciona una configuración específica "80/20".
En conclusión, invertir en un sistema de aire de reposición adecuado resuelve múltiples problemas, desde la calidad del aire y la salud del personal hasta la integridad estructural del edificio y la eficiencia de los sistemas de calefacción y ventilación. Es una inversión que, a largo plazo, se traduce en un entorno de trabajo más seguro, saludable y rentable.
