Enciende tu Bombilla con una Pila

Imagina poder crear luz con solo dos elementos básicos que probablemente tienes en casa: una pila y una bombilla. Aunque parezca magia, es pura ciencia, la base de cómo funciona gran parte de la tecnología que nos rodea. Entender este proceso simple es abrir una puerta a la comprensión de la electricidad y los circuitos eléctricos. No necesitas ser un experto, solo curiosidad y ganas de experimentar.

https://www.youtube.com/watch?v=0gcJCfcAhR29_xXO

Este experimento no solo es educativo y divertido, sino que también desmitifica la idea de que la electricidad es algo complicado y peligroso para manipular en su forma más básica. Te mostraremos paso a paso cómo lograr que una pequeña bombilla se ilumine utilizando la energía almacenada en una simple pila.

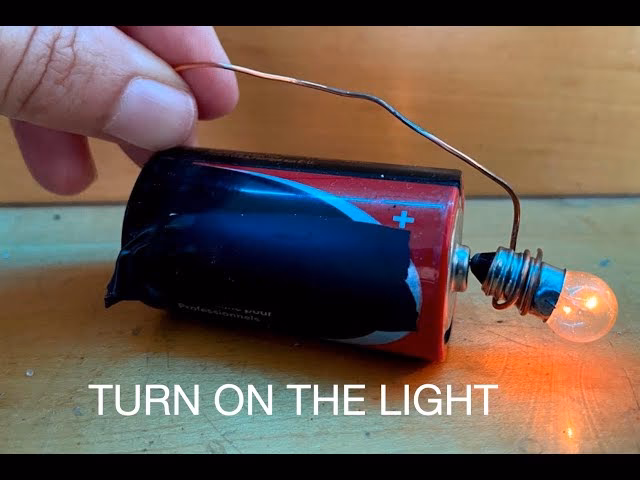

¿Es Realmente Posible Encender una Bombilla Solo con una Pila?

¡Absolutamente sí! Es completamente posible y, de hecho, es uno de los primeros experimentos que se realizan al aprender sobre electricidad básica. La clave está en entender que la electricidad necesita un camino cerrado para fluir. Este camino se llama circuito.

Una pila es una fuente de energía que tiene dos terminales: uno positivo (+) y uno negativo (-). Una bombilla, especialmente una pequeña de baja tensión como las que se usan en linternas o adornos, es un dispositivo que convierte esa energía eléctrica en luz y calor. Para que la bombilla se encienda, la energía debe salir de un terminal de la pila, pasar a través de la bombilla y regresar al otro terminal de la pila. Si este camino se rompe en algún punto, la electricidad deja de fluir y la bombilla se apaga.

Los Ingredientes Mágicos: ¿Qué Necesitas?

Para llevar a cabo este sencillo pero ilustrativo experimento, necesitarás reunir unos pocos materiales. Es importante elegir los componentes adecuados para asegurar que el experimento funcione correctamente y de forma segura.

• Una Pila: Puedes usar una pila común, como una AA, AAA, C, D o incluso una pila cuadrada de 9V. El tipo de pila que elijas determinará el voltaje disponible. Las pilas alcalinas son fáciles de encontrar y funcionan bien.
• Una Bombilla Pequeña de Baja Tensión: Aquí reside una parte crucial. No puedes usar una bombilla de tu casa (esas que se conectan a 110V o 220V de la red eléctrica). Necesitas una bombilla diseñada para funcionar con bajo voltaje, típicamente entre 1.5V y 9V. Las bombillas de linternas antiguas o las pequeñas bombillas que se venden para proyectos de electrónica son ideales. También puedes usar un LED (Diodo Emisor de Luz), que son muy eficientes y funcionan con voltajes bajos (generalmente entre 1.5V y 3.5V para los más comunes), aunque requieren ser conectados en la dirección correcta (polaridad).
• Cables Conductores: Necesitarás al menos dos trozos de cable para conectar la pila a la bombilla. El cable eléctrico de cobre con aislamiento de plástico es el más seguro y fácil de usar. Los extremos del cable deberán estar pelados (sin aislamiento) para hacer contacto con los terminales de la pila y la bombilla.
• Opcional: Portabombillas y Portapilas: Para facilitar las conexiones, puedes usar un pequeño portabombillas y un portapilas. Esto elimina la necesidad de sujetar los cables directamente y asegura mejores contactos.

Asegúrate de que el voltaje de la bombilla sea compatible con el voltaje de la pila o pilas que uses. Si la bombilla requiere un voltaje mucho mayor que el que proporciona la pila, simplemente no encenderá. Si la bombilla es para un voltaje mucho menor y la pila es de alto voltaje (como una bombilla de 1.5V con una pila de 9V), podrías quemar la bombilla, aunque con pilas pequeñas el riesgo es menor que con fuentes de alimentación más potentes.

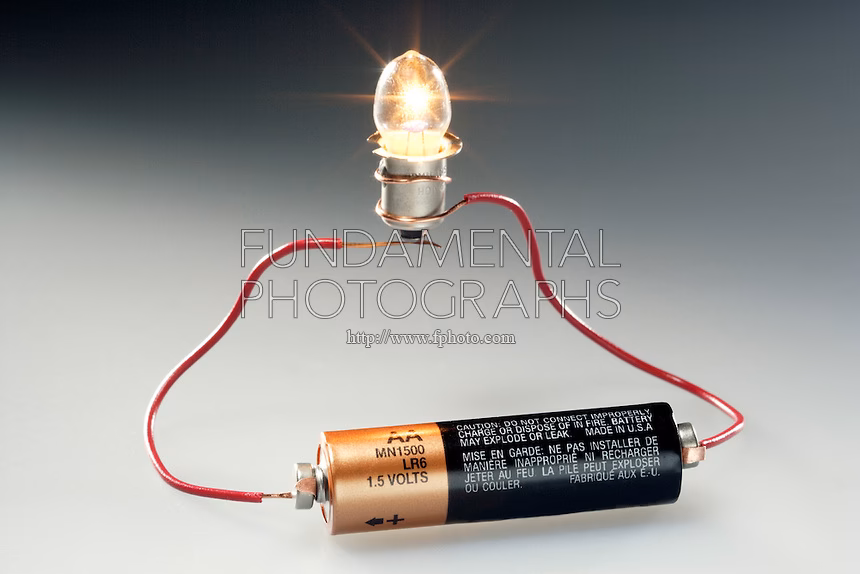

Paso a Paso: Creando tu Circuito Simple

Una vez que tengas todos tus materiales listos, montar el circuito es sorprendentemente sencillo. Sigue estos pasos:

1. Prepara los Cables: Si tus cables tienen aislamiento, pela aproximadamente 1-2 centímetros de aislamiento en cada extremo. Esto expone el metal conductor necesario para hacer contacto.
2. Conecta el Primer Cable: Conecta un extremo de uno de los cables a uno de los terminales de la pila. Si usas un portapilas, coloca la pila en él y conecta el cable a uno de los terminales del portapilas. Si no usas portapilas, puedes sujetar el cable contra el terminal de la pila con cinta adhesiva o simplemente sujetarlo con el dedo (con cuidado de que el otro extremo no toque nada más).
3. Conecta el Cable a la Bombilla: Conecta el otro extremo de ese mismo cable a uno de los terminales de la bombilla. Las bombillas pequeñas suelen tener un terminal en la parte inferior (la punta central) y otro en el lateral roscado (o en los contactos si es de otro tipo). Si usas un portabombillas, atornilla la bombilla y conecta el cable a uno de los terminales del portabombillas.
4. Conecta el Segundo Cable: Toma el segundo cable. Conecta un extremo a la otra terminal de la bombilla (la que aún no tiene un cable conectado). Si usas portabombillas, conéctalo al otro terminal del portabombillas.
5. Completa el Circuito: Conecta el otro extremo de este segundo cable al terminal restante de la pila (el que aún no tiene un cable conectado). Si usas portapilas, conéctalo al otro terminal del portapilas.

En el instante en que el segundo cable toque el terminal de la pila, habrás cerrado el circuito. La electricidad tendrá un camino completo desde la pila, a través de la bombilla, y de vuelta a la pila. ¡La bombilla debería encenderse!

Si usas un LED, recuerda que tienen polaridad. Si lo conectas al revés, no encenderá. Si no funciona a la primera, simplemente invierte la conexión del LED a los cables.

Entendiendo la Magia: ¿Cómo Funciona?

Lo que acabas de crear es el circuito eléctrico más básico posible. La pila actúa como una bomba que impulsa las cargas eléctricas. La diferencia de potencial eléctrico entre los terminales de la pila (lo que llamamos voltaje) es la fuerza que empuja estas cargas a través del circuito.

Los cables actúan como conductores, proporcionando un camino fácil para que las cargas fluyan. El metal (como el cobre) permite que los electrones se muevan libremente a través de él.

La bombilla actúa como una "carga" o "resistencia" en el circuito. Dentro de una bombilla incandescente, hay un delgado filamento de tungsteno. Cuando la corriente eléctrica (el flujo de cargas) pasa a través de este filamento, encuentra resistencia. Esta resistencia hace que el filamento se caliente extremadamente, tanto que empieza a emitir luz (se pone incandescente). En un LED, el principio es diferente; la luz se emite cuando los electrones pasan a través de un material semiconductor en la dirección correcta.

El circuito debe estar cerrado (ser un circuito "cerrado") para que la corriente pueda fluir continuamente. Si hay alguna interrupción en el camino (un cable suelto, una conexión rota, un interruptor abierto), el circuito está "abierto" y la corriente no puede circular, por lo tanto, la bombilla no enciende.

Tipos de Bombillas y Pilas: La Combinación Perfecta

La elección de la pila y la bombilla es crucial para el éxito del experimento. Como mencionamos, el voltaje de la pila debe ser compatible con el voltaje de la bombilla.

• Bombillas Incandescentes de Baja Tensión: Suelen estar marcadas con su voltaje (ej: 1.5V, 2.5V, 3.8V, 6V). Necesitas una pila o un conjunto de pilas cuyo voltaje total sea igual o ligeramente superior al de la bombilla. Puedes conectar pilas en serie (conectando el terminal positivo de una al negativo de la siguiente) para sumar sus voltajes. Por ejemplo, dos pilas AA (1.5V cada una) en serie te dan 3V, suficiente para una bombilla de 2.5V o 3V. Cuatro pilas AA en serie te dan 6V, ideal para una bombilla de 6V.
• LEDs (Diodos Emisores de Luz): Los LEDs comunes (rojos, verdes, amarillos) suelen funcionar con alrededor de 1.5V a 2.5V, mientras que los azules o blancos pueden necesitar de 3V a 3.5V. Son muy sensibles a la sobretensión y a la polaridad. Para usar un LED de 3V con una pila de 9V, generalmente necesitas añadir una resistencia en serie para limitar la corriente y evitar que el LED se queme. Para experimentos básicos con una sola pila AA/AAA (1.5V), puedes encontrar LEDs de bajo voltaje que funcionen directamente, o usar dos pilas en serie para un LED de 3V.

Es vital no intentar encender una bombilla de alto voltaje (como las de casa) con una pila. Las pilas de bajo voltaje simplemente no pueden proporcionar el voltaje ni la corriente necesarios para esas bombillas, y el intento no funcionará de forma segura.

Aquí tienes una tabla comparativa simple de algunas pilas comunes y los tipos de bombillas (o LEDs) que suelen funcionar con ellas:

Recuerda que la duración de la iluminación dependerá de la capacidad de la pila y del consumo de la bombilla. Los LEDs consumen mucha menos energía que las bombillas incandescentes, por lo que durarán mucho más tiempo con la misma pila.

Problemas Comunes y Soluciones

Si has seguido los pasos y la bombilla no enciende, no te desesperes. La mayoría de los problemas en circuitos simples se deben a fallos de conexión. Aquí tienes una lista de verificación para solucionar problemas:

• Conexiones Sueltas: Asegúrate de que los cables hagan buen contacto con los terminales de la pila y de la bombilla. Los contactos deben ser firmes. Si usas cables pelados, asegúrate de que el metal toque los puntos de conexión.
• Pila Agotada: Las pilas, con el tiempo, pierden su energía. Prueba con una pila nueva.
• Bombilla Fundida: Las bombillas incandescentes tienen un filamento muy fino que puede romperse. Si miras de cerca, a veces puedes ver si el filamento está intacto. Si está roto, la bombilla no funcionará. Prueba con otra bombilla.
• Voltaje Incorrecto: ¿Es el voltaje de la pila compatible con el de la bombilla? Una pila de 1.5V no encenderá una bombilla de 6V. Varias pilas en serie pueden proporcionar el voltaje necesario.
• Polaridad del LED: Si usas un LED, asegúrate de que esté conectado en la dirección correcta. La patilla más larga del LED (ánodo) generalmente se conecta al lado positivo del circuito, y la patilla más corta (cátodo) al lado negativo. Si lo conectas al revés, no funcionará.
• Cables Rotos: Aunque menos común, un cable podría estar roto por dentro del aislamiento. Inspecciona los cables en busca de daños visibles.
• Cortocircuito: Asegúrate de que los cables pelados no se toquen entre sí en ningún punto del circuito. Esto crearía un cortocircuito, que puede calentar los cables y agotar la pila rápidamente sin encender la bombilla.

Revisar estos puntos suele resolver la mayoría de los problemas. La paciencia es clave en la experimentación.

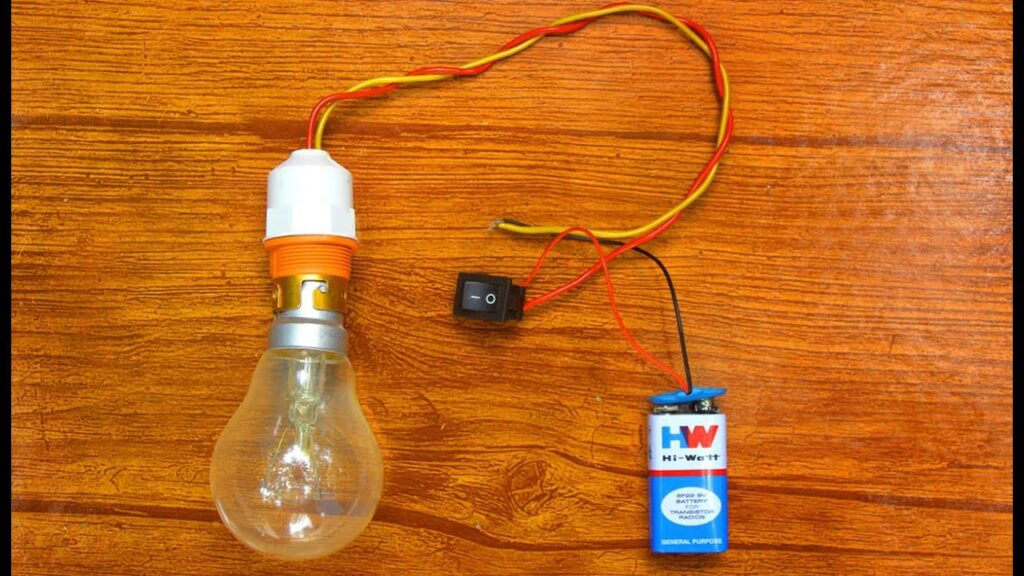

Más Allá del Básico: Añadiendo un Interruptor

Una vez que domines el circuito básico, puedes añadir un interruptor. Un interruptor es simplemente un dispositivo que te permite abrir o cerrar el circuito a voluntad sin tener que desconectar los cables. Al añadir un interruptor en serie con la pila y la bombilla, puedes encender o apagar la luz fácilmente.

Para añadir un interruptor, simplemente interrumpe uno de los cables que conectan la pila a la bombilla. Conecta un extremo del cable cortado a un terminal del interruptor y el otro extremo del cable cortado al otro terminal del interruptor. Cuando el interruptor está cerrado, completa el camino para la corriente; cuando está abierto, rompe el camino.

Aplicaciones Prácticas de Circuitos Simples

Este simple circuito de pila y bombilla es la base de muchos dispositivos cotidianos. Piensa en una linterna: tiene una pila (o varias), una bombilla (o LED) y un interruptor, todo conectado en serie. Los juguetes que se iluminan o hacen sonidos a menudo usan circuitos similares. Entender cómo funciona este circuito básico te da una idea de cómo operan estos dispositivos.

Incluso en sistemas más complejos, como los de un automóvil o un ordenador, los principios fundamentales del flujo de corriente en un circuito cerrado son los mismos. La diferencia radica en la cantidad de componentes, su función y la complejidad de las interconexiones.

Preguntas Frecuentes

Aquí respondemos algunas preguntas comunes sobre este tema:

¿Necesito algún tipo de cable especial?
No necesitas cable especial. Cualquier cable conductor, como el cable eléctrico de cobre con aislamiento de plástico, funcionará. Asegúrate de que sea lo suficientemente flexible para manipularlo y de pelar los extremos para que el metal haga contacto.

¿Es peligroso hacer esto?
Usar pilas comunes (como AA, AAA, 9V) con bombillas de bajo voltaje es generalmente muy seguro. El voltaje es demasiado bajo para causar una descarga peligrosa a través de la piel. El principal riesgo es un cortocircuito (conectar directamente los terminales positivo y negativo de la pila con un cable de baja resistencia), lo que puede hacer que el cable se caliente y agote la pila rápidamente. Siempre asegúrate de que la única "carga" en el circuito sea la bombilla o el LED.

¿Puedo usar una bombilla de mi casa (de 110V o 220V)?
¡Definitivamente no! Las bombillas diseñadas para la red eléctrica de tu hogar funcionan con voltajes mucho más altos y requieren una fuente de alimentación de corriente alterna (AC), no la corriente continua (DC) de una pila. Intentar conectarlas a una pila no funcionará y podría ser peligroso.

¿Cuántas pilas necesito para encender una bombilla?
Depende del voltaje de la bombilla. Si la bombilla es de 3V, necesitarás al menos dos pilas de 1.5V en serie. Si es de 6V, necesitarás cuatro pilas de 1.5V en serie o una pila de 9V (con cuidado y posiblemente una resistencia para bombillas de menor voltaje). Siempre verifica el voltaje de la bombilla y calcula cuántas pilas de 1.5V necesitas sumar para alcanzar o superar ligeramente ese voltaje.

Mi LED no enciende, ¿qué hago?
Los LEDs tienen polaridad. Si no enciende, lo más probable es que lo hayas conectado al revés. Invierte la conexión del LED. También asegúrate de que la pila tenga suficiente voltaje para el LED (la mayoría necesita al menos 1.5V, muchos requieren 2V-3V o más) y que no esté agotada.

Conclusión

Encender una bombilla con una simple pila es un experimento fascinante que ilustra perfectamente los principios básicos de la electricidad y los circuitos. Demuestra la necesidad de un circuito cerrado para que la corriente fluya y la importancia de la compatibilidad entre la fuente de energía (la pila) y la carga (la bombilla).

Este proyecto es una excelente manera de introducirse en el mundo de la electrónica de una forma práctica y segura. Te animamos a intentarlo, experimentar con diferentes tipos de pilas y bombillas de bajo voltaje, y quizás incluso añadir un interruptor. Ver cómo algo tan simple puede crear luz es una experiencia gratificante y educativa.
