Agua de Reposición en Torres de Enfriamiento

Las torres de enfriamiento son componentes esenciales en numerosos procesos industriales y sistemas de climatización, encargadas de disipar el calor del agua recirculante. Para operar correctamente, estas torres consumen grandes volúmenes de agua, que en la mayoría de los casos proviene de fuentes potables. Dada la creciente preocupación por la escasez y el aumento del costo del agua, una gestión eficiente de su consumo en torres de enfriamiento se vuelve fundamental.

Optimizar el uso del agua no solo contribuye a la conservación de recursos hídricos, sino que también permite reducir el consumo de productos químicos para el tratamiento del agua, disminuir costos operativos y ahorrar energía. Para lograr esta optimización, es crucial abordar el balance hídrico completo de la torre.

Balance Hídrico y Pérdidas de Agua

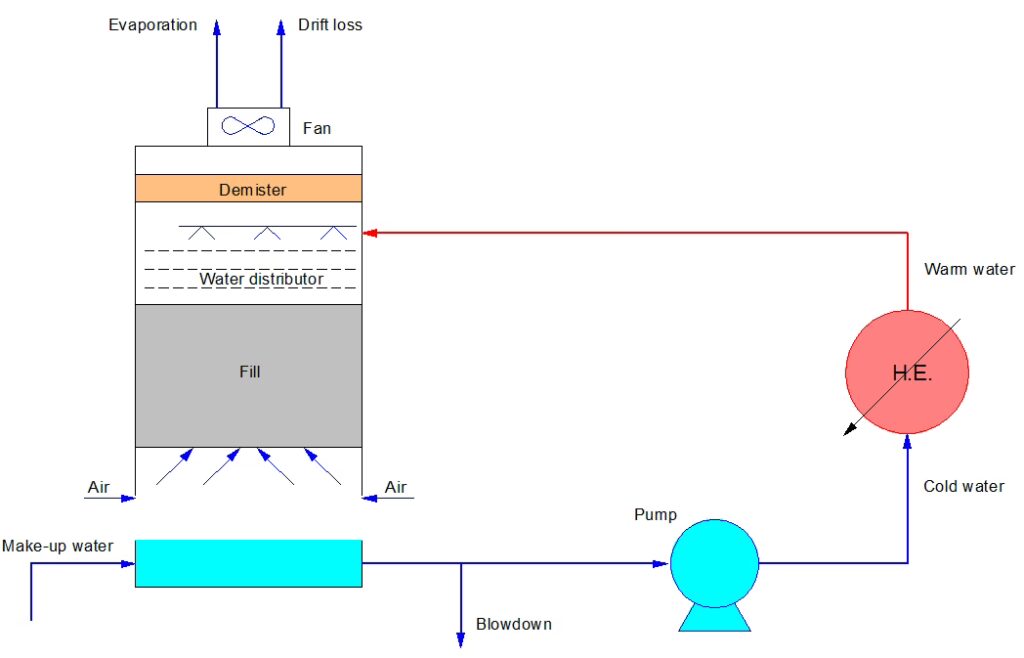

En una torre de enfriamiento, existen diferentes tipos de pérdidas de agua. Algunas son controladas y esenciales para el funcionamiento del sistema, como la evaporación y la purga (o blowdown). La evaporación es el proceso mediante el cual el calor se disipa; el agua se convierte en vapor y sale de la torre. Es importante destacar que el agua evaporada es agua pura, libre de los sólidos minerales disueltos presentes en el agua circulante. Este hecho es clave, ya que la evaporación provoca una concentración progresiva de estos minerales en el agua restante dentro del sistema.

Otras pérdidas son consideradas no controladas y deben minimizarse o eliminarse. Estas pueden incluir desbordamientos, arrastre (drift), salpicaduras (splash out), pérdidas por viento (windage), fugas y el agua utilizada en el retrolavado de filtros asociados al sistema.

Controlando la Concentración de Minerales: La Purga (Blowdown)

Como la evaporación elimina solo agua pura, los minerales disueltos en el agua circulante se concentran con el tiempo. Si esta concentración supera el límite de solubilidad de ciertos compuestos, principalmente sales de calcio y magnesio, estos precipitarán en forma de incrustaciones (scale) o lodos (sludge). Estas incrustaciones pueden obstruir tuberías, reducir la eficiencia de los intercambiadores de calor y dañar los componentes de la torre.

Para prevenir esta sobreconcentración, una porción del agua de enfriamiento es descargada al desagüe de forma controlada. Este proceso se conoce como purga o blowdown. La tasa de purga se ajusta para mantener la concentración de minerales disueltos justo por debajo de su límite de solubilidad. Este límite se establece y controla generalmente mediante un medidor de conductividad. El medidor de conductividad mide la cantidad total de sólidos disueltos (TDS) en el agua, que está directamente relacionada con la concentración de minerales. Cuando la conductividad alcanza un punto de ajuste preestablecido, el sistema de control automático activa la purga, descargando agua con alta concentración de minerales y permitiendo la entrada de agua de reposición fresca para diluir la concentración.

El mantenimiento y la calibración regular de los medidores de conductividad son aspectos esenciales de un programa de mantenimiento efectivo para torres de enfriamiento. Un medidor descalibrado puede llevar a una purga excesiva (desperdiciando agua y químicos) o insuficiente (causando incrustaciones).

Es importante notar que algunos materiales de construcción en las torres de enfriamiento o en el sistema asociado, como ciertos grados de acero inoxidable o recubrimientos protectores, pueden tener limitaciones específicas en cuanto a los niveles de cloruros. Un alto nivel de cloruros puede ser un factor limitante adicional en el número de ciclos de concentración que se pueden alcanzar en un sistema particular. Además, aumentar los ciclos de concentración puede, en algunos sistemas, incrementar el pH del agua circulante, lo que podría requerir controles de tratamiento de agua adicionales o diferentes para mantener el pH dentro de rangos aceptables.

El Agua de Reposición (Make Up Water)

El agua perdida por evaporación y por purga debe ser reemplazada por agua fresca para mantener un volumen constante en el sistema. Esta agua de reemplazo se denomina agua de reposición o make up water. Tradicionalmente, el agua de reposición proviene de fuentes de agua potable. Sin embargo, cada vez más se considera el uso de agua proveniente de aguas residuales tratadas o suministros de agua reciclada como alternativas viables y sostenibles.

Para comprender y gestionar eficazmente el patrón de consumo de agua de una torre, es ideal instalar medidores de agua en la línea de agua de reposición. Cuando es práctico y económicamente factible, también es muy útil instalar medidores en la línea de purga. Estos medidores proporcionan datos valiosos que permiten auditar el consumo, identificar pérdidas no controladas y verificar la efectividad de las medidas de optimización implementadas.

Reduciendo el Consumo de Agua: Dos Estrategias Clave

El consumo total de agua en una torre de enfriamiento puede reducirse significativamente mediante dos estrategias principales:

1. Mejorando la calidad del agua de alimentación (generalmente mediante pre-tratamiento).
2. Maximizando los ciclos de concentración, optimizando el proceso y, en algunos casos, eliminando sólidos del agua de purga antes de recircularla.

Examinemos más de cerca cada una de estas estrategias.

1. Pre-tratamiento del Agua de Reposición

Si el agua de reposición tiene una calidad inadecuada para el funcionamiento óptimo de la torre, puede ser tratada antes de ser añadida al sistema. El factor limitante primario para alcanzar un alto número de ciclos de concentración es la dureza cálcica. En general, en programas de tratamiento de agua no ácidos, la dureza cálcica en el agua de la torre debe mantenerse dentro de un rango específico, a menudo entre 350 y 400 ppm.

Consideremos un ejemplo: si el agua de reposición contiene 100 ppm de dureza cálcica, los ciclos de concentración estarán limitados a un rango de 3.5 a 4.0. Esto equivale a una eficiencia de agua de entre 75% y 85%. Sin embargo, si se reduce la dureza cálcica del agua de reposición a 50 ppm mediante pre-tratamiento, la torre puede operar a siete u ocho ciclos de concentración, lo que equivale a una eficiencia de agua de más del 96%. Esta mejora en la eficiencia del agua se traduce directamente en una reducción drástica del volumen de agua de reposición necesario.

La reducción o eliminación de la dureza del agua de reposición puede lograrse mediante varias tecnologías de pre-tratamiento:

• Ablandamiento con cal (Lime softening): Un proceso químico que precipita la dureza cálcica y magnésica añadiendo cal.
• Intercambio iónico de sodio (Sodium ion exchange o ablandador de agua): Un proceso que utiliza resinas para intercambiar iones de calcio y magnesio por iones de sodio, reduciendo eficazmente la dureza.
• Ósmosis inversa (Reverse osmosis - RO): Un proceso de membrana que elimina una gran proporción de los sólidos disueltos, incluyendo los iones que causan la dureza.

En algunos casos, se puede disponer de agua de reposición con baja dureza proveniente de aguas residuales recicladas y reutilizadas de la propia planta, como agua de enjuague usada o condensado de vapor. También es posible obtener agua con la dureza deseada mezclando agua ablandada con agua cruda o reciclada no tratada. Mejorar la calidad del agua de reposición ayuda a aumentar el número de ciclos de concentración, lo que a su vez reduce los volúmenes de purga y, en última instancia, disminuye la cantidad total de agua de reposición requerida por el sistema.

2. Maximizando los Ciclos de Concentración

Los ciclos de concentración se refieren al número de veces que el agua de reposición fresca puede ser utilizada en la torre antes de que los minerales disueltos se concentren hasta el punto de precipitar. El número máximo de ciclos de concentración que se puede alcanzar en un sistema particular depende fundamentalmente de la calidad del agua de reposición y del programa de tratamiento químico del agua implementado.

Operar la torre de enfriamiento al máximo número posible de ciclos de concentración es una estrategia muy eficaz para optimizar el consumo de agua. Al aumentar los ciclos, se reduce la cantidad de agua que se envía al desagüe a través de la purga. Una menor purga significa que se necesita menos agua de reposición para mantener el nivel del sistema, lo que a su vez reduce la cantidad de productos químicos de tratamiento de agua necesarios y disminuye los costos operativos generales.

El volumen de agua que se puede ahorrar al aumentar los ciclos de concentración en un sistema puede estimarse mediante la siguiente ecuación:

V = M x ((C2 – C1) / (C1 x (C2 – 1)))

Donde:

• V = Volumen de agua ahorrado
• M = Volumen inicial de agua de reposición
• C1 = Número inicial de ciclos de concentración
• C2 = Número final de ciclos de concentración

Esta fórmula ilustra claramente cómo un aumento en los ciclos de concentración (de C1 a C2) resulta en un ahorro significativo en el volumen total de agua de reposición (V), en relación con el volumen inicial (M).

Uso de Inhibidores Químicos

Existe una amplia variedad de formulaciones de inhibidores de incrustaciones y corrosión disponibles para el tratamiento de agua en torres de enfriamiento. Estos productos funcionan mejorando la solubilidad de las sales de calcio y magnesio, lo que permite que permanezcan disueltas a concentraciones más altas de las que serían posibles sin tratamiento. Al mismo tiempo, estos inhibidores ayudan a controlar la tasa de corrosión de los materiales del sistema dentro de límites aceptables.

Estos productos químicos se utilizan solos o en combinación con la adición suplementaria de ácido (generalmente ácido sulfúrico) para maximizar aún más los ciclos de concentración. La adición de ácido reduce el pH del agua, lo que aumenta la solubilidad de las sales de dureza. Sin embargo, el uso de ácido requiere un control cuidadoso para evitar problemas de corrosión.

Generalmente, los aditivos para agua de enfriamiento están diseñados para mantener las sales de calcio y magnesio solubles hasta un cierto valor del Índice de Langelier, que es una medida de la tendencia del agua a formar incrustaciones o a ser corrosiva. Típicamente, esto es hasta un valor de Índice de Langelier de aproximadamente +2.5.

Sin embargo, existen programas químicos más avanzados que permiten operar a ciclos aún más altos, superando el límite de solubilidad del calcio. Estos programas químicos afirman mantener limpias las superficies de transferencia de calor a pesar de la precipitación de sales de dureza. Lo logran acondicionando químicamente estas sales precipitadas para que formen un lodo fluido y no adherente, que luego es eliminado del sistema mediante la purga rutinaria. Estos programas de "alto ciclo" o "sin incrustaciones" (deposit control programs) requieren una formulación de químicos más sofisticada y a menudo son monitoreados de cerca.

Ahorros de Costo Potenciales

Los ahorros de costo potenciales derivados de la optimización de la gestión del agua en torres de enfriamiento varían de una planta a otra. Dependen significativamente del costo local del agua cruda, los costos de disposición de aguas residuales (purga), las dosis y costos de los productos químicos de tratamiento, y el consumo de energía (ya que las incrustaciones reducen la eficiencia energética de los intercambiadores de calor y las bombas). No obstante, además de las mejoras ambientales, de salud y seguridad, el retorno de la inversión (ROI) para implementar mejoras en la eficiencia de las torres de enfriamiento suele ser inferior a un año, lo que las convierte en una inversión muy atractiva.

Preguntas Frecuentes sobre Agua de Reposición en Torres de Enfriamiento

¿Qué es el agua de reposición (make up water)?

Es el agua fresca que se añade a un sistema de torre de enfriamiento para reemplazar el agua que se pierde por evaporación, purga, arrastre (drift) u otras fugas.

¿Qué es la purga (blowdown)?

Es la descarga controlada de una porción del agua del sistema de la torre de enfriamiento al desagüe. Se realiza para controlar la concentración de sólidos disueltos y minerales en el agua circulante y prevenir la formación de incrustaciones.

¿Qué son los ciclos de concentración?

Es el número de veces que los sólidos disueltos se han concentrado en el agua circulante en comparación con el agua de reposición. Se calcula dividiendo la concentración de un parámetro conservativo (como conductividad o cloruros) en el agua de la torre por su concentración en el agua de reposición.

¿Por qué es importante controlar la concentración de minerales?

La concentración excesiva de minerales (principalmente sales de calcio y magnesio) puede llevar a la precipitación y formación de incrustaciones (scale) en las superficies de transferencia de calor y en la torre, lo que reduce la eficiencia, aumenta los costos de mantenimiento y puede causar daños.

¿Cómo se puede mejorar la eficiencia del agua en una torre de enfriamiento?

Se puede mejorar mediante el pre-tratamiento del agua de reposición para reducir la dureza y otros contaminantes, y maximizando los ciclos de concentración a través de un control adecuado de la purga y el uso de programas de tratamiento químico efectivos.

¿Cuáles son algunos métodos comunes para pre-tratar el agua de reposición?

Los métodos comunes incluyen ablandamiento con cal, intercambio iónico de sodio (ablandamiento) y ósmosis inversa (RO). El objetivo es reducir la dureza y otros sólidos disueltos que limitan los ciclos de concentración.

Conclusión

La gestión inteligente del agua de reposición en las torres de enfriamiento no es solo una cuestión técnica, sino también económica y ambiental. Al comprender y optimizar parámetros clave como los ciclos de concentración y la calidad del agua de reposición mediante pre-tratamientos adecuados y el uso de inhibidores químicos, los operadores pueden lograr reducciones significativas en el consumo de agua, los costos operativos y el impacto ambiental. La inversión en tecnologías y prácticas de optimización suele tener un retorno rápido, haciendo que la eficiencia hídrica en torres de enfriamiento sea una prioridad clara para cualquier instalación industrial o edificio con sistemas de enfriamiento.
