Agua de Reposición: Clave en Sistemas Industriales

En el corazón de muchos procesos industriales, especialmente aquellos que involucran transferencia de calor como las torres de enfriamiento y las calderas, el agua juega un papel fundamental. Sin embargo, estos sistemas pierden agua constantemente debido a la evaporación, purgas necesarias y arrastre mecánico. Aquí es donde entra en juego el concepto de agua de reposición, un componente esencial para mantener el volumen y la eficiencia operativa.

¿Cómo Funciona el Agua de Reposición?

El agua de reposición, también conocida como agua de "makeup" en algunos contextos, tiene una función principal: compensar las pérdidas de agua dentro de un sistema cerrado o semicerrado. Consideremos una torre de enfriamiento, un ejemplo clave mencionado en la información proporcionada. En una torre de enfriamiento, el agua se enfría mediante la evaporación de una pequeña parte de ella. Esta evaporación es la principal causa de pérdida de agua. Además, hay pérdidas por "arrastre mecánico" (windage), que son pequeñas gotas de agua que son arrastradas por el viento fuera de la torre. Finalmente, para controlar la acumulación de sólidos disueltos que quedan atrás a medida que el agua pura se evapora, una parte del agua del sistema debe ser drenada o "purgada" (blowdown). El agua de reposición es el agua fresca que se añade continuamente o según sea necesario para reemplazar estas pérdidas combinadas: evaporación, arrastre y purga.

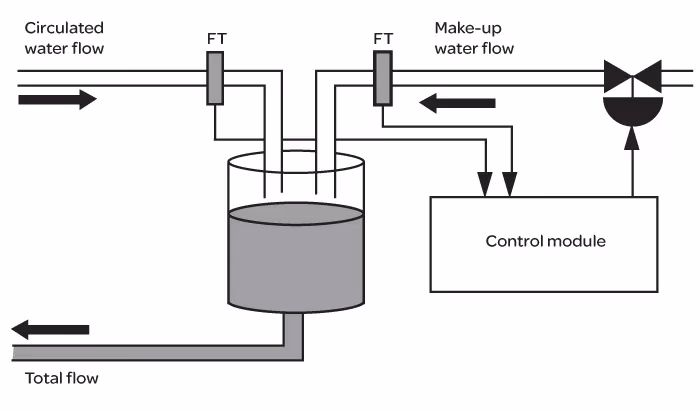

Esta agua de reposición generalmente se añade a la balsa de la torre de enfriamiento. El control del nivel de agua en esta balsa es crucial y se realiza típicamente mediante un instrumento de nivel. Este instrumento idealmente se ubica en las aguas relativamente tranquilas de la balsa de la bomba para obtener una medición estable. Si el instrumento es de tipo desplazador de nivel, a menudo se aloja en un "pozo de calma" dentro de la balsa de la bomba para protegerlo y amortiguar cualquier turbulencia.

La tasa a la que se añade el agua de reposición está directamente relacionada con la tasa de pérdidas. La tasa de purga, por ejemplo, depende de la cantidad de sólidos que entran con el agua de reposición y el nivel máximo de sólidos que se desea mantener en el sistema circulante. La purga se mide típicamente mediante un indicador de flujo en algún punto del sistema de circulación de agua de enfriamiento que sea conveniente para su disposición.

La Importancia Crítica de la Calidad del Agua de Reposición

La calidad del agua que se utiliza para reponer las pérdidas es de suma importancia para el correcto funcionamiento y la longevidad de los sistemas industriales, ya sean torres de enfriamiento o calderas. El agua cruda, tal como proviene de una fuente (río, pozo, red municipal), contiene diversas impurezas que pueden causar serios problemas si no se controlan. La información proporcionada destaca varios parámetros clave de la calidad del agua, principalmente en el contexto de las calderas, pero igualmente relevantes para entender por qué el agua de reposición a menudo requiere tratamiento.

Dureza del Agua

La dureza del agua es causada principalmente por la presencia de iones de calcio y magnesio. Estos iones son los principales culpables de la formación de incrustaciones o sarro en las superficies de intercambio de calor. En una caldera, por ejemplo, una capa de incrustación reduce drásticamente la eficiencia de la transferencia de calor, lo que obliga a consumir más energía para calentar el agua. En una torre de enfriamiento, las incrustaciones pueden bloquear los rociadores y reducir la eficiencia de enfriamiento. Controlar la dureza en el agua de reposición es fundamental.

Sólidos Totales Disueltos (TDS)

El TDS es una medida de todas las sustancias inorgánicas y orgánicas disueltas en el agua. Un exceso de TDS no solo contribuye a la formación de incrustaciones, sino que también puede causar espuma (foaming) en sistemas como las calderas, afectando adversamente la eficiencia de la transferencia de calor y pudiendo llevar a "arrastre" de agua en el vapor (carryover). Monitorear y controlar el TDS es esencial para mantener el sistema limpio y eficiente. El proceso de purga (blowdown) en torres y calderas es precisamente una forma de controlar la acumulación de TDS.

Nivel de pH

El pH del agua de alimentación (que en parte está compuesta por agua de reposición) influye significativamente en las tasas de corrosión en el sistema. Niveles de pH demasiado altos o demasiado bajos pueden acelerar la corrosión de las superficies metálicas. Mantener el pH dentro de un rango adecuado (típicamente entre 8.5 y 9.5 en calderas, aunque esto puede variar según el sistema) mediante la adición de constructores de alcalinidad o ajustadores de pH es crucial para la prevención de la corrosión. La alcalinidad en el agua ayuda a amortiguar los cambios de pH, proporcionando estabilidad a la química del agua.

Contenido de Oxígeno

El oxígeno disuelto es uno de los principales contribuyentes a la corrosión en sistemas de calderas y otros equipos metálicos. Reacciona con las superficies metálicas, causando picaduras (pitting) y deterioro. Eliminar o minimizar el oxígeno disuelto en el agua de reposición (y por lo tanto en el agua de alimentación) es una medida clave para proteger los equipos.

Concentración de Sílice

La sílice puede causar incrustaciones severas, particularmente en sistemas de alta presión. A diferencia de las incrustaciones de dureza, los depósitos de sílice son a menudo duros y vítreos, muy difíciles de eliminar. Monitorear y controlar los niveles de sílice son críticos para prevenir la formación de estos depósitos problemáticos en las superficies de transferencia de calor.

Conductividad

La conductividad es una medida de la capacidad del agua para conducir una corriente eléctrica, influenciada principalmente por los iones disueltos (sales, ácidos, bases). Monitorear la conductividad ayuda a evaluar la calidad general del agua. Cambios repentinos en la conductividad pueden indicar contaminación o un problema en el control de sólidos. Mantener niveles consistentes es esencial para una operación eficiente.

Contaminantes Orgánicos

Estos incluyen aceites y otras sustancias orgánicas. Pueden afectar negativamente la eficiencia del sistema y, al igual que un exceso de TDS, pueden llevar a la formación de espuma y arrastre (carryover) en calderas. Los aceites, en particular, pueden adherirse a las superficies de transferencia de calor, actuando como aislantes y reduciendo la eficiencia.

Controlar todos estos parámetros en el agua de reposición, a menudo mediante un sistema de tratamiento previo o mediante programas de químicos dentro del propio sistema, es vital para evitar problemas como incrustaciones, corrosión, espumación y arrastre, asegurando una operación eficiente y prolongando la vida útil del equipo.

¿Cuál es la Diferencia entre el Agua de Reposición y el Agua de Alimentación?

La distinción entre agua de reposición y agua de alimentación es importante, especialmente en el contexto de sistemas como las calderas, aunque los términos a veces se usan de manera menos estricta. Basándonos en la información proporcionada y el contexto común:

• Agua de Reposición (Makeup Water): Es el agua que se añade a un sistema (como una torre de enfriamiento o una caldera) para reemplazar el agua perdida debido a evaporación, purga, arrastre u otras pérdidas. Su función es mantener el volumen operativo del sistema.
• Agua de Alimentación (Feedwater): Es el agua que se suministra directamente a una caldera. En un sistema de caldera típico, el agua de alimentación a menudo es una mezcla de condensate retornado (vapor que se ha condensado de nuevo en agua y se recupera) y agua de reposición tratada. El agua de alimentación es el flujo total de agua que entra en la caldera.

Por lo tanto, el agua de reposición es generalmente solo una parte del agua de alimentación en un sistema de caldera (a menos que no haya retorno de condensado). En una torre de enfriamiento, donde el agua no se convierte en vapor para un proceso externo y no hay un "condensado" que retornar, el agua de reposición constituye la mayor parte, si no la totalidad, del agua que entra al sistema circulante para compensar las pérdidas.

La calidad del agua de alimentación es crítica para la caldera, y dado que el agua de reposición contribuye al agua de alimentación, la calidad del agua de reposición debe ser controlada cuidadosamente (a menudo mediante tratamiento previo) para asegurar que el agua de alimentación cumpla con las especificaciones requeridas para evitar problemas en la caldera.

Comparación: Agua de Reposición vs. Agua de Alimentación (Contexto de Caldera)

El Sistema de Manejo y Control del Agua de Reposición

Aunque la información proporcionada no detalla tecnologías de tratamiento de agua externas específicas (como ósmosis inversa o desmineralización), sí describe aspectos importantes del manejo del agua, incluyendo el agua de reposición, dentro del diseño de una torre de enfriamiento. Esto nos da una idea de cómo se gestiona esta agua una vez que entra al sistema y la importancia de la infraestructura asociada.

El diseño de la balsa de enfriamiento y la tubería es crucial para el manejo eficiente del agua, incluida la de reposición. La balsa de la torre de enfriamiento es donde el agua de reposición generalmente se añade. Dentro de esta balsa, o separada pero adyacente, se encuentra la balsa de la bomba, desde donde se aspira el agua para hacerla circular por el sistema.

Elementos de diseño mencionados, como la pantalla de basura y la compuerta, son importantes para el manejo físico del agua que entra o está en el sistema. Una pantalla o filtro grueso entre la balsa de la torre y la balsa de la bomba ayuda a atrapar los desechos flotantes que podrían entrar con el agua de reposición o acumularse en el sistema, protegiendo las bombas. Una compuerta sumergida puede servir para atrapar desechos flotantes y, al estar elevada unos centímetros del fondo, crear una trampa de lodo para evitar que el sedimento llegue a la succión de la bomba. Esta compuerta también puede usarse para aislar la balsa de la bomba de la balsa principal si es necesario.

El diseño de la balsa de la bomba en sí también es importante para asegurar un flujo adecuado y evitar problemas con las bombas que aspiran el agua, que incluye el agua de reposición recién añadida. Se deben evitar cambios bruscos en el flujo y asegurar una distancia adecuada entre los puntos de cambio y la succión de la bomba. El diseño de la tubería de succión, incluyendo el uso de "bocas de campana" para reducir pérdidas y turbulencias, y asegurar tramos rectos antes de la bomba, contribuye a un funcionamiento fiable del sistema que maneja el agua de reposición y el agua circulante.

La preparación de la bomba (priming) también está relacionada con el manejo del agua en la balsa. El nivel mínimo de agua en la balsa debe ser suficiente para mantener la bomba cebada. Para bombas que están por encima del nivel mínimo, se necesitan otros medios de cebado, como eyectores o válvulas de pie.

Finalmente, el bypass en bombas grandes es una característica de diseño que ayuda a manejar el flujo de agua, asegurando que la bomba no opere a caudales demasiado bajos que puedan causar sobrecalentamiento. La winterización (winterizing) en climas fríos, mediante inyección de vapor en las balsas, es otro aspecto del manejo del agua dentro del sistema para prevenir la congelación.

Si bien estos elementos de diseño de la torre de enfriamiento no son un "sistema de tratamiento" en el sentido de mejorar la calidad química del agua de reposición antes de que entre, son parte integral del sistema que maneja esta agua. La necesidad de controlar los parámetros de calidad mencionados anteriormente (dureza, TDS, pH, etc.) implica que, en muchos casos, el agua de reposición debe ser tratada antes de ser añadida al sistema o que se deben añadir productos químicos al sistema para mitigar los efectos de las impurezas presentes en el agua de reposición.

Preguntas Frecuentes sobre el Agua de Reposición

A continuación, respondemos algunas preguntas comunes relacionadas con el agua de reposición y su manejo en sistemas industriales:

¿Por qué se pierde agua en una torre de enfriamiento?

Las pérdidas principales son por evaporación (esencial para el enfriamiento), arrastre mecánico (gotas arrastradas por el viento) y purga (drenaje para controlar la acumulación de sólidos).

¿Qué es la purga (blowdown) y por qué es necesaria?

La purga es la eliminación controlada de una parte del agua circulante del sistema. Es necesaria para evitar que los sólidos disueltos, que se concentran debido a la evaporación del agua pura, alcancen niveles problemáticos que causen incrustaciones y corrosión.

¿Qué problemas causa el agua de reposición de mala calidad?

Puede causar incrustaciones (depósitos duros) en superficies de transferencia de calor, corrosión de componentes metálicos, espumación, arrastre de agua en el vapor (en calderas), reducción de la eficiencia energética y daños al equipo.

¿Cómo se controla el nivel de agua de reposición en una torre de enfriamiento?

Generalmente se utiliza un instrumento de nivel en la balsa de la torre o de la bomba para detectar el nivel y activar la adición de agua de reposición cuando sea necesario.

¿Es el agua de reposición siempre la misma que el agua de alimentación?

No. En sistemas de caldera, el agua de alimentación es la mezcla de agua de reposición tratada y condensado retornado. En sistemas como torres de enfriamiento, el agua de reposición es el principal (o único) flujo de entrada para compensar pérdidas.

¿Qué son las incrustaciones?

Son depósitos duros que se forman en las superficies debido a la precipitación de sales disueltas en el agua, como carbonato de calcio y magnesio (dureza), y sílice, especialmente en superficies calientes.

¿Qué es la winterización?

Es el proceso de proteger un sistema de enfriamiento del congelamiento en climas fríos, a menudo mediante la inyección de vapor en las balsas de agua.

En conclusión, el agua de reposición es un elemento indispensable para el funcionamiento continuo y eficiente de sistemas como torres de enfriamiento y calderas. Su correcta gestión, desde el control de su nivel y flujo hasta la garantía de su calidad mediante tratamiento y monitoreo, es fundamental para prevenir problemas costosos como incrustaciones y corrosión, asegurando así la fiabilidad y el rendimiento óptimo de los equipos industriales.
