En el fascinante universo del modelado 3D con SketchUp, la base de todo proyecto reside en la capacidad de transformar simples líneas o bordes en superficies tridimensionales, lo que conocemos como caras. Sin caras, no hay volumen, no hay texturas, no hay posibilidad de extruir o modificar tus diseños de manera significativa. Dominar el arte de crear caras es, por lo tanto, fundamental para cualquier usuario de SketchUp, desde principiantes hasta profesionales.
SketchUp está diseñado para ser intuitivo, y en teoría, la creación de caras debería ser un proceso automático y sin esfuerzo. Sin embargo, la realidad del modelado a menudo presenta desafíos que impiden esta creación automática. Es aquí donde entran en juego la comprensión del método nativo de SketchUp y el uso estratégico de herramientas adicionales, como potentes extensiones diseñadas específicamente para resolver estos problemas.
El Método Nativo de Creación de Caras en SketchUp
La forma principal y más básica en la que SketchUp crea una cara es cuando dibujas un lazo cerrado de bordes que se encuentran en el mismo plano. Si dibujas un rectángulo, un círculo o cualquier otra forma cerrada en 2D sobre un plano (como el suelo, una pared, etc.), SketchUp debería, de forma automática, rellenar ese contorno con una superficie, es decir, una cara.
Este proceso parece simple, y lo es cuando las condiciones son ideales. Utilizando herramientas como Línea, Rectángulo, Círculo, Arco o Polígono, puedes trazar formas y ver cómo mágicamente aparecen las caras en cuanto cierras el contorno. Esta funcionalidad automática es una de las características más apreciadas de SketchUp por su agilidad.
¿Por Qué a Veces No Se Crea una Cara? Problemas Comunes
A pesar de la facilidad del método nativo, es extremadamente común encontrarse con situaciones en las que un lazo de bordes parece cerrado, pero la cara simplemente no aparece. Esta es una fuente de frustración para muchos usuarios. Los motivos detrás de este fallo suelen ser uno o varios de los siguientes:
- Falta de Coplanaridad: Este es, quizás, el problema más frecuente. Para que SketchUp cree una cara automáticamente, todos los bordes que forman el lazo cerrado deben estar exactamente en el mismo plano 2D. Si uno o varios vértices están ligeramente desplazados en el eje Z (aunque sea una fracción de milímetro), el lazo no será coplanar, y SketchUp no lo reconocerá como una superficie plana a rellenar.
- Lazos No Completamente Cerrados: Un pequeño hueco, una desconexión mínima entre dos bordes que deberían unirse, es suficiente para romper el lazo y evitar la creación de la cara. Estos huecos pueden ser difíciles de ver, especialmente en modelos complejos o con zoom alejado.
- Bordes Adicionales o Superpuestos: A veces, hay líneas sobrantes o bordes que se superponen dentro o fuera del lazo deseado. Esta geometría adicional puede confundir a SketchUp e impedir que identifique el contorno limpio necesario para crear la cara.
- Bordes Fragmentados: Un único borde puede estar compuesto por varios segmentos de línea muy cortos en lugar de una sola entidad. Esto puede ocurrir al importar geometría o al usar ciertas herramientas. Aunque visualmente parezca un solo borde, internamente son múltiples, y si no están perfectamente alineados o conectados, pueden causar problemas.
- Geometría a Distancia: Trabajar muy lejos del origen de SketchUp (0,0,0) o con unidades muy pequeñas/grandes puede a veces introducir imprecisiones que dificultan la creación automática de caras.
Identificar y corregir estos problemas manualmente puede ser tedioso y consumir mucho tiempo, especialmente en modelos grandes o con geometrías complejas. Aquí es donde las herramientas especializadas se vuelven indispensables.
Herramientas y Extensiones para la Creación de Caras
Si bien SketchUp tiene su lógica nativa para crear caras, el término "Make Face" a menudo se refiere tanto a esta funcionalidad automática como a la necesidad explícita de "hacer" una cara cuando el método automático falla. Para abordar las situaciones problemáticas, la comunidad de SketchUp ha desarrollado varias extensiones (plugins) que automatizan y mejoran el proceso de creación de caras.
Una de las extensiones más conocidas y utilizadas para este propósito es S4U Make Face. Esta herramienta es un ejemplo clásico de un "face creator plugin" que simplifica enormemente el trabajo de generar superficies a partir de bordes existentes, incluso cuando presentan algunos de los problemas comunes mencionados anteriormente.
¿Qué es S4U Make Face y Cómo Usarlo?
S4U Make Face es una extensión desarrollada por SketchUp For You que se ha ganado una excelente reputación por su efectividad. Su función principal es analizar un conjunto de bordes seleccionados e intentar crear caras donde sea posible, incluso si hay pequeños errores o si la geometría no es perfectamente coplanar (dentro de una cierta tolerancia).

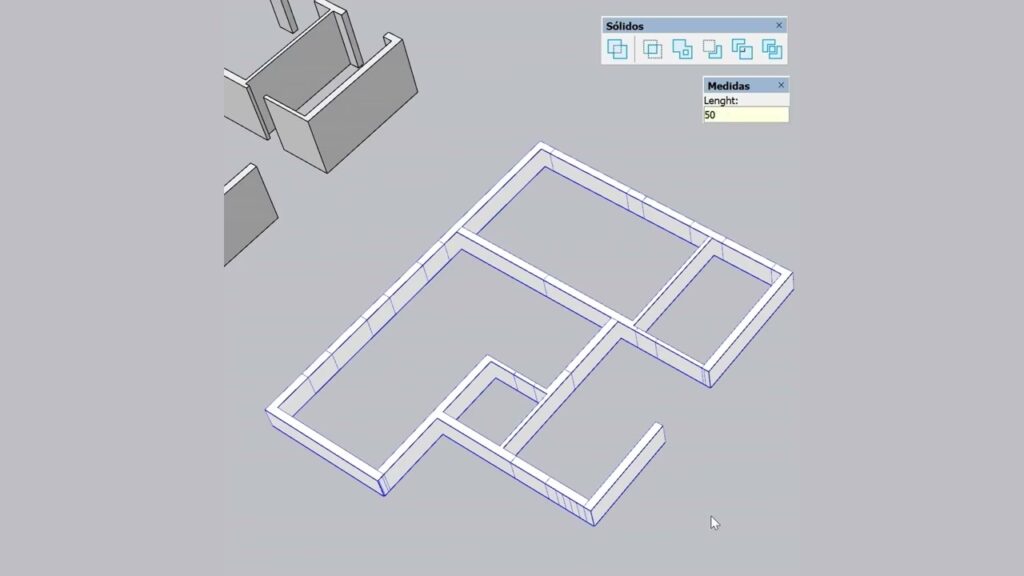

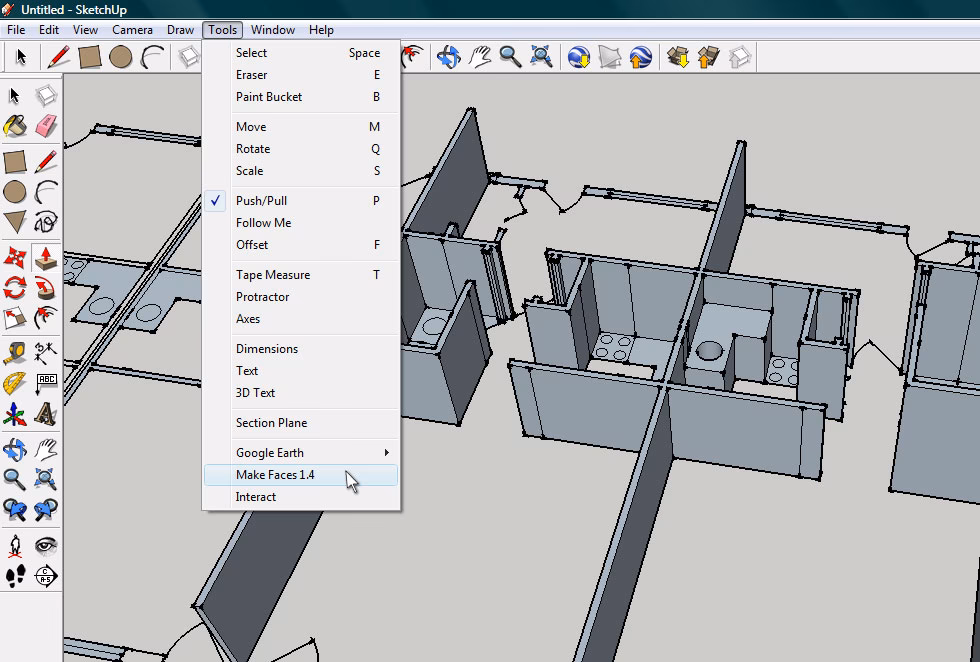

El uso básico de S4U Make Face es muy sencillo:
- Selecciona la Geometría: Con la herramienta de Selección (la flecha negra), selecciona todos los bordes que forman el contorno o los contornos donde deseas crear caras. Puedes seleccionar un grupo de bordes, o incluso geometría compleja que contenga múltiples lazos cerrados.
- Ejecuta la Extensión: Una vez seleccionados los bordes, ve al menú "Extensiones" (o donde se haya instalado la extensión, a menudo bajo un menú propio de S4U) y busca "Make Face" o el nombre exacto de la herramienta dentro del paquete S4U. Haz clic para ejecutarla.
- Verifica los Resultados: La extensión procesará la selección y creará caras en todos los lazos cerrados que pueda identificar y corregir automáticamente. Puede que no funcione en el 100% de los casos si los errores son muy grandes, pero es significativamente más tolerante que el método nativo.
S4U Make Face es particularmente útil cuando importas archivos 2D (como planos de AutoCAD en formato DWG o DXF) que a menudo vienen con bordes rotos, superpuestos o ligeramente desalineados. Pasar esta geometría por S4U Make Face puede ahorrarte horas de trabajo manual intentando cerrar lazos.
Otras Herramientas y Enfoques
Además de S4U Make Face, existen otras extensiones con funcionalidades similares o complementarias. Algunas herramientas de "limpieza" de modelos (como Cleanup de Thomthom) pueden ayudar a eliminar bordes duplicados o muy cortos que impiden la creación de caras, preparando así la geometría para que el método nativo o extensiones como S4U Make Face funcionen mejor.
Es importante recordar que ninguna herramienta es mágica. Si los problemas son severos (bordes muy separados, no-coplanaridad extrema), es posible que necesites intervenir manualmente para corregir los errores más significativos antes de usar la extensión.
Comparativa: Método Nativo vs. Extensiones
Para entender mejor cuándo usar cada enfoque, aquí tienes una comparación:
| Característica | Método Nativo de SketchUp | Extensiones (Ej: S4U Make Face) |
|---|---|---|
| Requisitos Ideales | Lazo de bordes perfectamente cerrado y coplanar | Lazo de bordes cerrado (o casi), tolera cierta no-coplanaridad y pequeños errores/huecos |
| Complejidad de la Geometría | Ideal para formas básicas y geometría limpia | Puede manejar geometría más compleja, importaciones 2D con errores, contornos irregulares |
| Automatización | Automático al cerrar el lazo con herramientas de dibujo básicas | Se ejecuta manualmente sobre una selección de geometría existente |
| Resolución de Problemas | No resuelve errores; si hay un problema, simplemente no crea la cara | Diseñado específicamente para identificar y corregir problemas comunes (huecos, no-coplanaridad menor) para crear caras |
| Curva de Aprendizaje | Parte fundamental del uso básico de SketchUp | Requiere instalar la extensión y aprender su uso (generalmente muy simple) |
| Velocidad de Flujo de Trabajo | Muy rápido cuando funciona | Indispensable para acelerar la limpieza y creación de caras en geometría problemática |
En la práctica, la mayoría de los modeladores de SketchUp utilizan una combinación de ambos enfoques. El método nativo es excelente para empezar y para formas limpias. Las extensiones se convierten en salvavidas cuando te enfrentas a geometría rebelde o importaciones.
Consejos Adicionales para Crear Caras con Éxito
- Trabaja con Precisión: Asegúrate de que tus puntos de inicio y fin se unan correctamente. Utiliza las inferencias de SketchUp (los puntos de colores que aparecen al dibujar) para garantizar conexiones precisas.
- Verifica la Coplanaridad: Para lazos simples, puedes intentar rotar la vista para ver si todos los bordes están realmente en el mismo plano. Para geometría compleja, algunas extensiones de análisis de modelo pueden ayudarte a identificar bordes no coplanares.
- Zoom, Zoom, Zoom: Si sospechas un hueco, haz zoom extremo en las uniones de los bordes para verificar si hay desconexiones minúsculas.
- Limpia tu Modelo: Antes de intentar crear caras en geometría compleja o importada, usa herramientas de limpieza (nativas o extensiones) para eliminar bordes duplicados, materiales no usados, etc. Un modelo limpio es más propenso a generar caras correctamente.
- Dibuja sobre una Superficie Existente: A veces, dibujar tu lazo sobre una cara ya existente puede ayudar a asegurar que los nuevos bordes sean coplanares con esa cara.
Preguntas Frecuentes sobre la Creación de Caras
¿Qué hago si S4U Make Face no crea la cara?
Si S4U Make Face no funciona, probablemente los errores en la geometría son demasiado grandes para que la extensión los corrija automáticamente. Deberás inspeccionar la geometría manualmente para encontrar huecos significativos, no-coplanaridad severa o bordes superpuestos y corregirlos antes de intentarlo de nuevo.
¿"Make Face" es una herramienta nativa de SketchUp?
No existe una herramienta explícita llamada "Make Face" en la barra de herramientas nativa que tú actives para crear una cara. La "creación de cara" es el *resultado* automático de cerrar un lazo coplanar de bordes. El término se usa comúnmente para describir la *acción* de querer crear una cara, y muchas extensiones que realizan esta acción llevan ese nombre (como S4U Make Face).
¿Son gratuitas las extensiones como S4U Make Face?
Algunas extensiones en el Extension Warehouse de SketchUp son gratuitas, mientras que otras son de pago. S4U Make Face es una extensión de pago, pero existen alternativas gratuitas con funcionalidades similares, aunque S4U Make Face es reconocida por su robustez.
¿Afecta la orientación de los bordes a la creación de caras?
No, la dirección en la que dibujas un borde no afecta si se crea o no una cara, siempre y cuando el lazo esté cerrado y sea coplanar.
Conclusión
La creación de caras es el pilar del modelado en SketchUp. Entender cómo SketchUp crea caras de forma nativa al cerrar lazos coplanares es el primer paso. Reconocer los problemas comunes que impiden esta creación automática (especialmente la no-coplanaridad y los huecos) es el segundo. Finalmente, saber que existen potentes extensiones como S4U Make Face que actúan como "face creator plugin" para ayudarte a superar estos obstáculos es clave para un flujo de trabajo eficiente y menos frustrante.
Incorporar estas herramientas y técnicas a tu arsenal de SketchUp te permitirá abordar proyectos más complejos, trabajar con geometría importada de forma más fluida y, en definitiva, pasar más tiempo modelando y menos tiempo luchando con bordes rebeldes. ¡Domina la creación de caras y lleva tus diseños 3D al siguiente nivel!
