Los Secretos del GNSS: Sus 3 Segmentos

Aunque a menudo damos por sentado la capacidad de saber exactamente dónde estamos en el mundo, la tecnología detrás de la navegación global es una maravilla de la ingeniería que opera constantemente, a menudo de manera invisible en nuestras vidas. Desde la sincronización de redes de comunicación hasta la guía paso a paso que recibes en tu teléfono, los Sistemas Globales de Navegación por Satélite (GNSS) son fundamentales. Pero, ¿cómo funciona exactamente este sistema omnipresente? La respuesta se encuentra en la interacción de tres segmentos clave que trabajan en conjunto.

Los Sistemas Globales de Navegación por Satélite, o GNSS, son una red de satélites que transmiten información de tiempo y órbita utilizada para mediciones de navegación y posicionamiento. Aunque la mayoría de la gente asocia esta tecnología con el GPS, que es el sistema estadounidense, GNSS es el término genérico que engloba a múltiples constelaciones de satélites operadas por diferentes países y organizaciones. Todos estos sistemas comparten una estructura fundamental compuesta por tres partes esenciales: el segmento espacial, el segmento de control y el segmento de usuario. Comprender estos segmentos es clave para desentrañar cómo funciona la navegación por satélite.

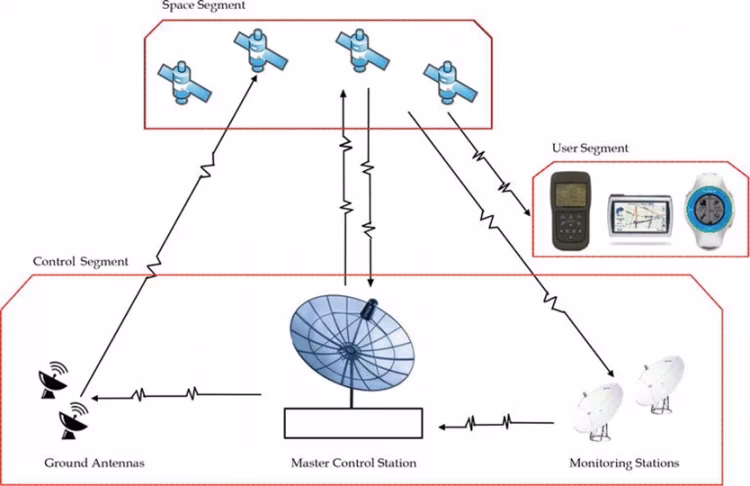

Los Tres Segmentos Fundamentales del GNSS

Como mencionamos, cualquier sistema GNSS se compone de tres partes interdependientes que deben operar sinérgicamente para proporcionar servicios de posicionamiento, navegación y sincronización horaria (PNT) precisos y fiables en todo el mundo. Estos son el segmento espacial, el segmento de control y el segmento de usuario. Cada uno cumple un papel crucial en el proceso.

El Segmento Espacial

El segmento espacial es quizás el más conocido, ya que se refiere a las constelaciones de satélites que orbitan la Tierra. Estos satélites actúan como las "estrellas" artificiales que emiten las señales que nuestros dispositivos utilizan para calcular la posición. Las constelaciones GNSS orbitan a altitudes que van desde aproximadamente 20.000 hasta 37.000 kilómetros sobre la superficie terrestre. Su función principal es transmitir señales de radio que identifican al satélite emisor, su hora exacta, su órbita y su estado o "salud" operativa.

Actualmente, existen cuatro constelaciones GNSS principales con cobertura global: GPS (Estados Unidos), GLONASS (Rusia), Galileo (Unión Europea) y BeiDou (China). Además, hay sistemas regionales importantes como QZSS (Japón) e IRNSS/NavIC (India). Cada una de estas constelaciones es gestionada por una entidad diferente, pero todas contribuyen a la red global de navegación por satélite. La cantidad de satélites en órbita varía entre constelaciones, y se están añadiendo continuamente nuevos satélites para mejorar la cobertura y la precisión.

El Segmento de Control

El segmento de control es la red "invisible" en tierra que se encarga de monitorear, gestionar y mantener la salud y precisión de los satélites en el segmento espacial. Está compuesto por una red de estaciones maestras de control, estaciones de carga de datos y estaciones de monitoreo distribuidas estratégicamente por todo el mundo. Estas estaciones terrestres reciben las señales de los satélites y comparan la posición reportada por el satélite con los modelos orbitales que indican dónde debería estar.

Los operadores en estas estaciones tienen la capacidad de controlar la posición de los satélites para corregir o ajustar sus órbitas, por ejemplo, si un satélite se ha desviado o necesita ser movido para evitar colisiones con desechos espaciales. Este segmento también monitorea constantemente el estado operativo de cada satélite. Este proceso de monitoreo y corrección es fundamental para asegurar la precisión de la información de tiempo y órbita que los satélites transmiten, lo cual es vital para la exactitud del posicionamiento GNSS.

El Segmento de Usuario

El segmento de usuario es el equipo que todos conocemos y utilizamos a diario: los receptores GNSS. Este segmento incluye cualquier dispositivo capaz de recibir y procesar las señales transmitidas por los satélites GNSS. Desde los receptores GPS integrados en nuestros teléfonos inteligentes y sistemas de navegación de vehículos, hasta equipos de alta precisión utilizados en topografía, agricultura o aviación, todos forman parte de este segmento.

Estos equipos de usuario están compuestos típicamente por una antena, que identifica y recibe las señales de buena calidad provenientes de los satélites, y un receptor o motor de posicionamiento, que procesa estas señales. El receptor utiliza la información de tiempo y órbita de al menos cuatro satélites para calcular la posición del usuario en la Tierra mediante un proceso complejo de trilateración. Tecnologías adicionales, como las Unidades de Medición Inercial (IMU) o los servicios de corrección, pueden integrarse en el equipo del usuario para mejorar la precisión y fiabilidad del posicionamiento, especialmente en entornos desafiantes.

¿Qué es el GPS? Un Ejemplo de GNSS

El Sistema de Posicionamiento Global (GPS) es el GNSS operado por el gobierno de Estados Unidos. Es el sistema más antiguo y conocido a nivel mundial. El GPS proporciona servicios de posicionamiento, navegación y sincronización horaria (PNT) a usuarios civiles y militares. El servicio civil es de libre acceso y está disponible de forma continua en todo el mundo, mientras que el servicio militar está restringido a las fuerzas armadas de EE. UU. y sus aliados, así como a agencias gubernamentales aprobadas.

Al ser un GNSS, el GPS también está compuesto por los mismos tres segmentos: el segmento espacial (sus satélites), el segmento de control (sus estaciones terrestres) y el segmento de usuario (los receptores GPS). La Fuerza Espacial de EE. UU. es responsable del desarrollo, mantenimiento y operación de los segmentos espacial y de control del GPS.

Breve Historia de los GNSS

La base de la tecnología GNSS se remonta al uso de ondas de radio para comunicación y seguimiento de posición. El lanzamiento del Sputnik 1 por la Unión Soviética en 1957, el primer satélite artificial de la Tierra, fue un hito crucial. Científicos estadounidenses rastrearon sus pulsos de radio utilizando el efecto Doppler, un método que condujo al desarrollo del Navy Navigation Satellite System, conocido como Transit, el primer sistema de geoposicionamiento basado en satélites lanzado en 1960.

Sin embargo, Transit solo proporcionaba precisión sub-métrica. Para mejorar esto, la Marina de EE. UU. desarrolló el satélite Timation, que transmitía una referencia de tiempo precisa. Este nuevo enfoque, donde un satélite transmitía su ubicación y tiempo, fue el precursor del GPS, lanzado por Estados Unidos en 1973. La Unión Soviética, por su parte, desarrolló su propio sistema, Parus, en 1974, que evolucionó a GLONASS en 1982.

Un evento clave que democratizó esta tecnología fue el derribo del vuelo 007 de Korean Air Lines en 1983 debido a un error de navegación. Como resultado, el presidente Reagan anunció que el GPS estaría disponible para uso civil en todo el mundo, sentando un precedente para la disponibilidad global de las señales de navegación por satélite. Desde entonces, otras constelaciones han surgido: BeiDou (China) en 2000, QZSS (Japón) en 2010, Galileo (Unión Europea) en 2005 e IRNSS/NavIC (India) en 2013. Estas constelaciones continúan expandiéndose y refinándose.

Principales Constelaciones GNSS

Como hemos visto, GNSS es un término genérico. Aquí detallamos las principales constelaciones, incluyendo las de cobertura global y las regionales:

Estas constelaciones operan en diferentes frecuencias de banda L, aunque algunos sistemas comparten o tienen frecuencias similares para facilitar la compatibilidad de los receptores. Es importante mencionar los Sistemas de Aumentación Basados en Satélites (SBAS), como WAAS en Norteamérica o EGNOS en Europa, que proporcionan correcciones de errores para mejorar la precisión, aunque generalmente se consideran sistemas separados de las constelaciones principales.

Aplicaciones Comunes de los GNSS

La tecnología GNSS es la base de innumerables aplicaciones en diversas industrias. Estas aplicaciones se pueden agrupar en cinco categorías principales:

• Localización: Determinar la posición exacta de un objeto o persona en el mundo.
• Navegación: Identificar la mejor ruta para ir de un lugar a otro.
• Seguimiento: Monitorear el movimiento de un objeto a lo largo del tiempo.
• Mapeo: Crear mapas precisos de un área específica.
• Sincronización Horaria: Proporcionar una sincronización de tiempo extremadamente precisa, a menudo dentro de milmillonésimas de segundo, esencial para redes de comunicación, sistemas financieros y otras infraestructuras críticas.

Ejemplos prácticos abundan: los agricultores utilizan GNSS para guiar tractores con precisión milimétrica, optimizando la siembra y cosecha. Los vehículos autónomos dependen del GNSS para su posicionamiento y navegación. La aviación utiliza la sincronización horaria del GNSS para coordinar informes meteorológicos. Incluso los sistemas de rescate y emergencia se basan en GNSS para localizar personas o incidentes rápidamente. La versatilidad del GNSS lo convierte en una herramienta indispensable en el mundo moderno.

Equipamiento Necesario en el Segmento de Usuario

Para utilizar un sistema GNSS, en su forma más básica, se requiere una antena y un receptor. La antena es el componente que capta las débiles señales de radio emitidas por los satélites. Existen diversos tipos de antenas optimizadas para diferentes entornos y aplicaciones, desde compactas para dispositivos móviles hasta de referencia fijas de alta precisión.

El receptor es el cerebro del sistema en el lado del usuario. Desmodula la señal recibida de la antena y realiza los complejos cálculos matemáticos necesarios para determinar la posición, velocidad o tiempo del usuario basándose en las señales de múltiples satélites. Los receptores pueden presentarse como placas OEM para integrar en otros dispositivos o como unidades cerradas listas para usar. Para simplificar, existen las "smart antennas", que combinan la antena y el receptor en una única unidad.

Para aplicaciones que requieren mayor precisión, fiabilidad o resistencia a interferencias, se pueden incorporar tecnologías adicionales. Los Sistemas de Navegación Inercial (INS) con sus Unidades de Medición Inercial (IMU) integran mediciones de movimiento (rumbo, velocidad, actitud) con las del GNSS para proporcionar una solución de posicionamiento más robusta y tridimensional, especialmente útil en entornos donde la señal satelital puede bloquearse temporalmente (por ejemplo, túneles o cañones urbanos). Para protegerse contra interferencias intencionadas (jamming) o falsificación de señales (spoofing), existen soluciones anti-jamming y firmware especializado.

Además, para alcanzar precisiones muy altas, los usuarios a menudo recurren a servicios de corrección GNSS. Estos servicios, como RTK (Real-Time Kinematic) o PPP (Precise Point Positioning), utilizan datos de estaciones de referencia terrestres o modelos atmosféricos para corregir errores inherentes a la propagación de la señal o a las órbitas satelitales, mejorando drásticamente la precisión del posicionamiento.

Los Componentes de una Señal GNSS

Las señales que los satélites GNSS transmiten por ondas de radio son clave para su funcionamiento. Cada señal típicamente tiene tres componentes principales:

1. Onda Portadora: Es una onda de radio de frecuencia constante, como una onda sinusoidal. Es la base sobre la cual se modula la información.
2. Código de Rango (o Código PRN - Pseudo-Random Noise): Es una secuencia binaria (ceros y unos) que se modula sobre la onda portadora. Aunque parece aleatorio, es una secuencia conocida tanto por el satélite como por el receptor. Permite al receptor medir el tiempo que tarda la señal en llegar desde el satélite, lo cual es fundamental para calcular la distancia. Sistemas como GPS y Galileo utilizan Acceso Múltiple por División de Código (CDMA), mientras que GLONASS históricamente usaba FDMA, aunque sus satélites modernos también incluyen señales CDMA.
3. Mensaje de Navegación: Es una parte crucial de la señal y es única para cada satélite. Contiene información vital para el receptor, incluyendo:
   • Estado de salud del satélite
   • Número de semana GPS (u hora del sistema correspondiente)
   • Datos y correcciones del reloj atómico a bordo
   • Parámetros orbitales precisos (datos de efemérides)
   • Datos ionosféricos (para corregir el retraso de la señal causado por la ionosfera)
   • Datos de almanaque (parámetros orbitales aproximados de todos los satélites de la constelación)

El mensaje de navegación permite al receptor saber dónde está el satélite en un momento dado, cómo corregir los errores del reloj satelital y cómo ajustar los cálculos por efectos atmosféricos. El segmento de control es responsable de mantener y actualizar este mensaje constantemente.

Almanaque vs. Efemérides

Estos dos tipos de datos orbitales, presentes en el mensaje de navegación, cumplen funciones distintas. El almanaque contiene información aproximada de las órbitas de *todos* los satélites de una constelación. Es útil para que un receptor GNSS adquiera rápidamente las señales de los satélites visibles, ya que sabe aproximadamente dónde buscar en el cielo. Las efemérides, por otro lado, contienen información *muy precisa* de la órbita de un *satélite individual*. Cada satélite solo transmite sus propias efemérides. Estos datos son esenciales para un cálculo de posición preciso y se actualizan con frecuencia.

Señales Específicas: GPS y Galileo

Aunque todas las señales GNSS comparten principios básicos, cada constelación tiene sus propias frecuencias y estructuras de señal. Por ejemplo:

• Señales GPS: Las señales principales son L1 (1575.42 MHz), L2 (1227.60 MHz) y L5 (1176.45 MHz). L1 contiene el código C/A (Coarse Acquisition) para uso civil general y el código P(Y) encriptado para uso militar. También transmite el mensaje de navegación civil (CNAV). Versiones modernizadas como L1C y L2C introducen nuevos códigos civiles y un mensaje de navegación mejorado (CNAV-2). L5 es una señal más nueva, considerada de "seguridad de vida" y disponible para uso civil, transmitida en una frecuencia utilizada por servicios de aviación.
• Señales Galileo: Galileo utiliza frecuencias como E1 (1575.42 MHz, compartida con GPS L1), E5a (1176.45 MHz, compartida con GPS L5), E5b (1207.14 MHz) y E6 (1278.75 MHz). Galileo, al ser operado civilmente, no tiene códigos militares tradicionales, pero sí un servicio público regulado (PRS) cifrado para usuarios autorizados. También ofrece servicios abiertos (OS) y comerciales (CS).

La disponibilidad de múltiples frecuencias y señales de diferentes constelaciones permite a los receptores modernos lograr una mayor precisión y fiabilidad, ya que pueden utilizar más información y mitigar mejor los errores.

La Importancia Crucial de la Sincronización Horaria

Todo el funcionamiento del GNSS se basa en la medición precisa del tiempo. Para determinar la distancia a un satélite, el receptor mide el tiempo que tarda la señal en viajar desde el satélite hasta él. Dado que las señales viajan a la velocidad de la luz y los satélites están a decenas de miles de kilómetros de distancia, incluso un pequeño error de tiempo puede resultar en un error de posicionamiento significativo. ¡Un error de un microsegundo en la medición del tiempo puede causar un error de 300 metros en la distancia!

Por ello, los satélites GNSS están equipados con relojes atómicos de altísima precisión (como de rubidio o cesio, e incluso máseres de hidrógeno en Galileo). Estos relojes deben estar perfectamente sincronizados entre sí y con un estándar de tiempo global, como el Tiempo Universal Coordinado (UTC). El segmento de control se encarga de monitorear y ajustar constantemente estos relojes satelitales para mantener la sincronización necesaria para un posicionamiento preciso. El tiempo GNSS (como el tiempo GPS, que se expresa en semanas y segundos desde un epoch específico) está vinculado a UTC.

Preguntas Frecuentes sobre GNSS y Sus Segmentos

¿Cuáles son los tres segmentos de un sistema GNSS?

Los tres segmentos son el segmento espacial (los satélites), el segmento de control (las estaciones terrestres) y el segmento de usuario (los receptores).

¿Cuáles son los tres segmentos del GPS?

El GPS, al ser un tipo de GNSS, también está compuesto por los mismos tres segmentos: espacial, de control y de usuario.

¿Qué compone un GNSS?

Un GNSS está compuesto por una constelación de satélites en órbita (segmento espacial), una red de estaciones terrestres para monitoreo y control (segmento de control) y los equipos receptores utilizados por los usuarios (segmento de usuario).

¿Quién opera el sistema GPS?

El sistema GPS es operado por la Fuerza Espacial de los Estados Unidos.

¿Qué información contiene la señal de un satélite GNSS?

Una señal GNSS típica contiene una onda portadora, un código de rango (PRN) y un mensaje de navegación que incluye información sobre la salud del satélite, correcciones del reloj, parámetros orbitales (efemérides) y datos de almanaque.

¿Qué es el almanaque y las efemérides?

El almanaque contiene datos orbitales aproximados de todos los satélites de una constelación, útil para la adquisición rápida de señales. Las efemérides contienen datos orbitales precisos y detallados de un satélite individual, esenciales para el cálculo exacto de la posición.

¿Por qué es tan importante la precisión horaria en GNSS?

La precisión horaria es fundamental porque los receptores calculan la distancia a los satélites midiendo el tiempo que tarda la señal en llegar. Pequeños errores de tiempo se traducen en grandes errores de distancia y, por lo tanto, de posicionamiento.

En conclusión, aunque a menudo solo interactuamos directamente con el segmento de usuario a través de nuestros dispositivos, el funcionamiento preciso y fiable de la navegación por satélite depende de la compleja y constante interacción de los tres segmentos del GNSS. Es una tecnología que, aunque invisible, forma la columna vertebral de muchas actividades y sistemas en nuestro mundo interconectado.
